Коррозия нержавеющих сталей в бассейнах

Типы коррозии, вызываемые хлорид-ионами

Точечная (питтинговая) коррозия

Механизм:
локальное разрушение оксидной пленки на нержавеющей стали под действием ионов-активаторов (Cl⁻, Br⁻).
Ионы хлора проникают через повреждения в оксидном слое, образуя анодные зоны. Ионы металла (Fe²⁺, Cr³⁺) соединяются с ионом хлора, создавая хлориды, которые гидролизуются с выделением H⁺. Это локально снижает pH до 1–3, ускоряя растворение металла.

На закладных деталях инициируется в местах дефектов: царапинах, микротрещинах, участках с поврежденным защитным слоем.

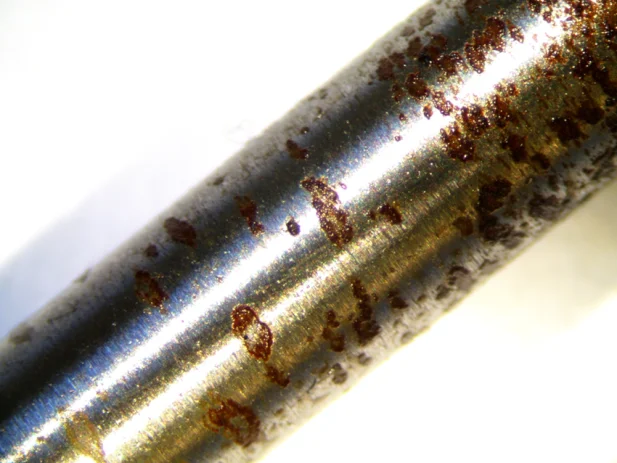

Проявление: язвы различной глубины, диаметром 0.1–1 мм.

На закладных деталях (форсунках, донных сливах) питтинги чаще возникают в зонах застоя воды или под отложениями солей жесткости.

Щелевая коррозия

Условия:

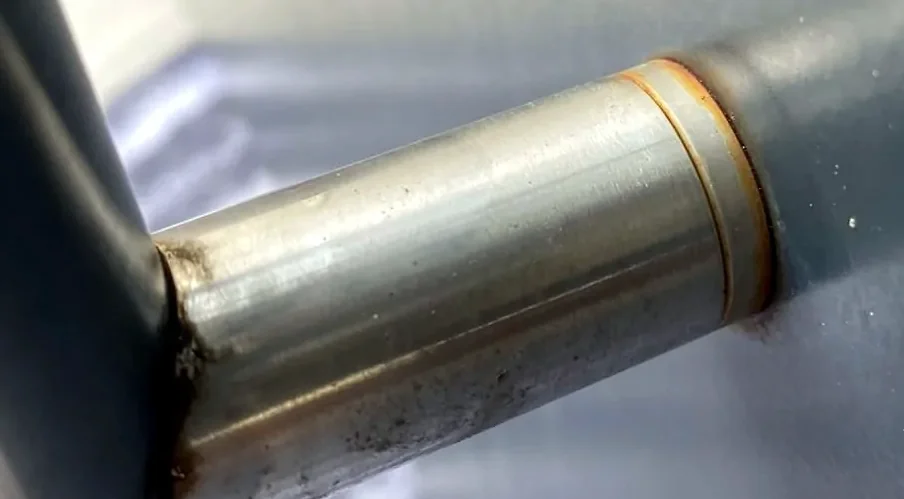

Развивается в местах соединений, в конструкционных зазорах (0.025–0.1 мм) между деталями (например, под крепежом лестниц или светильников).

В щели формируется анодная зона с низким содержанием кислорода, а внешняя поверхность становится катодом. Это создаёт гальваническую пару, ускоряющую растворение металла внутри зазора.

Образование продуктов коррозии (гидроксиды железа) в щелях усиливает процесс за счёт изменения pH и снижения уровня кислорода.

Примеры коррозии на элементах бассейна

Закладные детали в воде: форсунки из AISI 304 на глубине 1.5 м покрываются точечной коррозией через полгода при концентрации хлоридов >100 мг/л и температуре >28 °C. Замена на сорт AISI 316 поможет решить проблему.

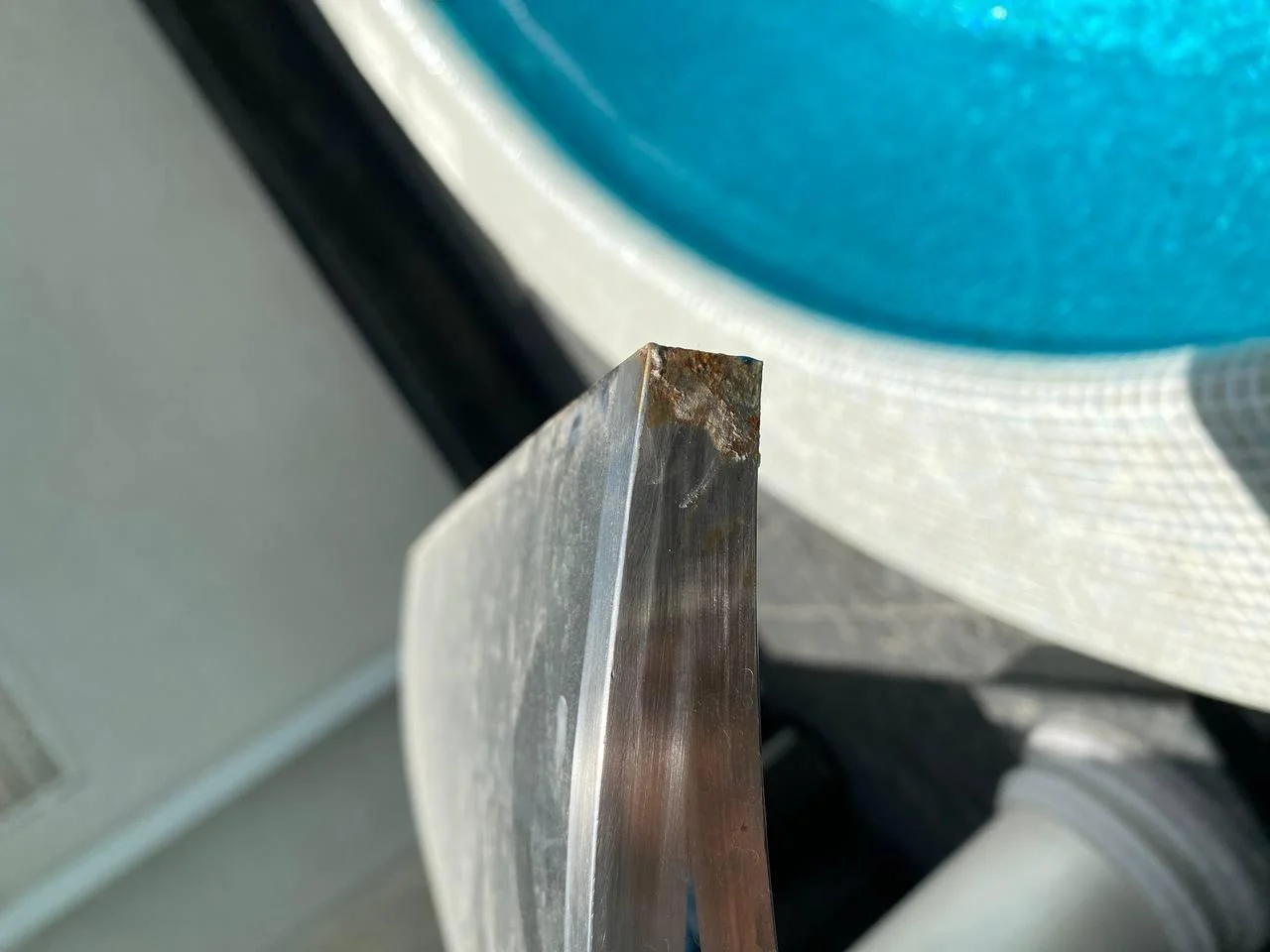

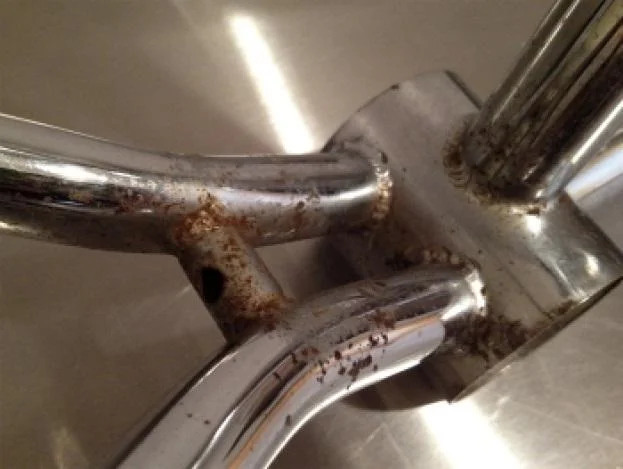

Элементы над водой: выполненные из AISI 304 элементы лестницы, основания или область излива водопадов ржавеют из-за «аэрозольного» эффекта, скопления брызг с высоким содержанием Cl⁻ (испарение воды повышает локальную, точечную концентрацию хлора и солей, разрушающих защитный пассивный слой).
