JUNIOR-M, фото 1

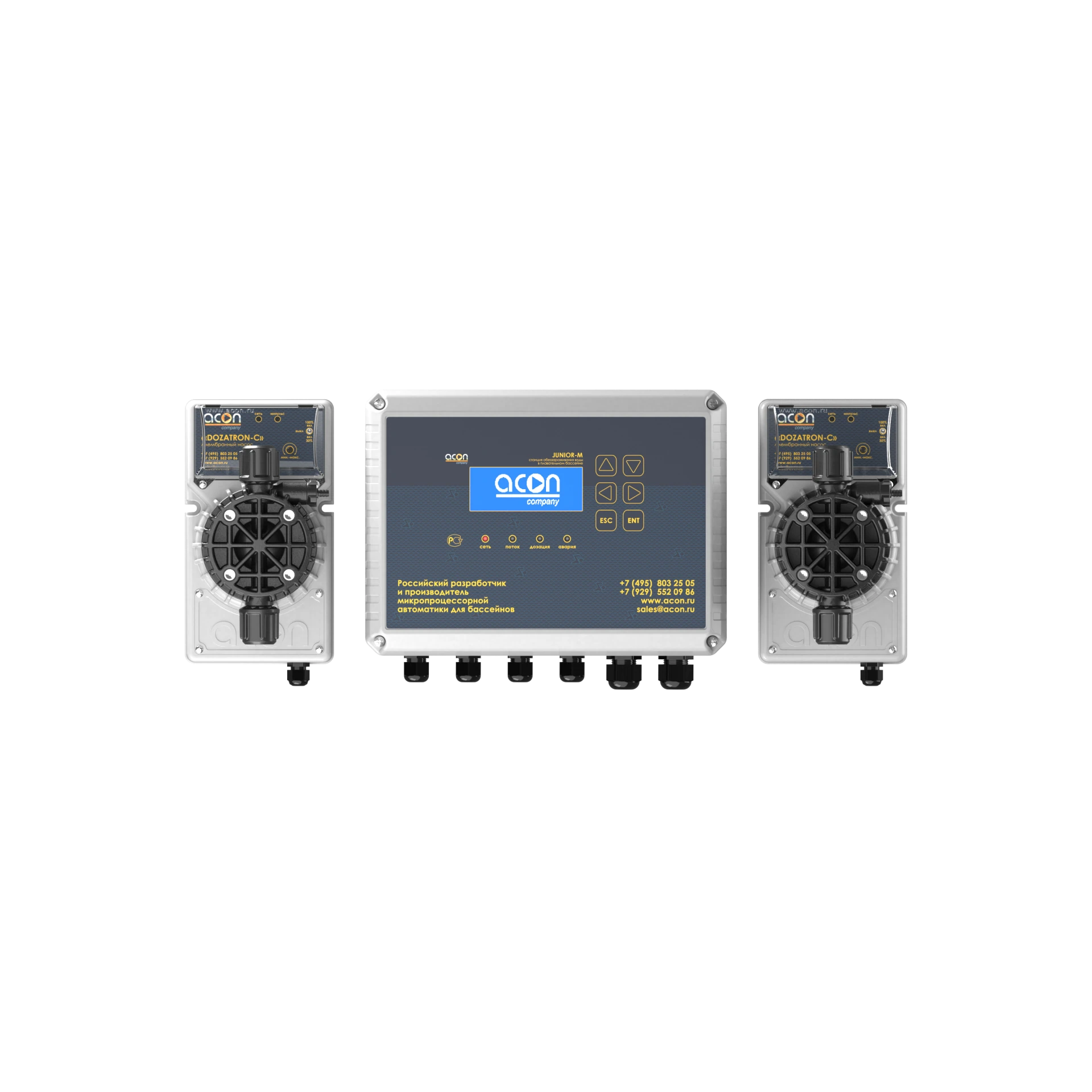

JUNIOR-M, фото 2

Станция дозирования
JUNIOR-M

В наличии

196 600

JUNIOR-M - это универсальная станция дозирования для контроля и поддержания рН (водородный показатель) и Rx (окислительно-восстановительный потенциал) воды плавательного бассейна.

Станция предназначена для бассейнов объемом от 1 до 750 м³.

JUNIOR-M имеет встроенный удаленный доступ по Bluetooth и Wi-Fi.



ДОЗИРОВАНИЕ И КОНТРОЛЬ:



Высокоточный алгоритм адаптивной логики дозирования любых видов химии для воды плавательного бассейна

Позволяет добиться наилучших параметров, поддерживая необходимую концентрацию с предельной точностью.



Два гальванически развязанных входа

Позволяют значительно увеличить точность измерений рH и Rx, и, соответственно, последующего контроля дозирования химических реагентов.



Контроль состояния датчиков pH и Rx

Станция по специальному алгоритму каждый цикл дозирования анализирует показания с датчиков-электродов и в случае отсутствия отклика на дозирование отправляет уведомление о необходимости проверки состояния датчиков и последующей их калибровки.



Два мембранных дозирующих насоса с производительностью 7.5 л/ч с возможностью настройки на дозирование любых видов химии для плавательных бассейнов.  Возможно назначение второго дозирующего насоса на любой вид химии для плавательного бассейна (по умолчанию: 1 – рН, 2 – Cl).

Возможность подключения неограниченного количества дублирующих дозирующих насосов производительностью до 10 л/ч.



Исключение одновременного дозирования реагентов Cl и pH-

Для предотвращения смешивания, которое приводит к образованию отравляющего хлора в газовой форме.



Встроенная защита от передозировки

Это регулируемая настройка максимально допустимого объёма суточной дозировки химических препаратов, необходимых для достижения требуемой концентрации в воде бассейна.

Объём суточной дозировки задается на каждый вид химии. При достижении верхней границы заданного объёма станция останавливает процесс дозирования до завершения текущих суток.

В следующие сутки, в случае отсутствия отклика с датчика на дозирование, станция переходит в режим равномерного суточного дозирования до тех пор, пока измерительный датчик не будет повторно откалиброван, тем самым исключая моментальный расход суточного ограничения.



Контроль уровня химии в канистре

Датчик уровня позволяет избежать завоздушивания в дозирующей магистрали, что исключает кристаллизацию хлора. Насос вовремя останавливается, следя за уровнем химии в канистре (Заборные узлы ACON входят в комплектацию).



Контроль потока

В станции присутствует три варианта контроля потока:

  • Подключение к станции 220 В с насоса фильтрации;
  • Подключение блока управления фильтрацией;
  • Подключение датчика потока;
  • Возможность измерения и индикации температуры воды в бассейне с помощью датчика температуры (приобретается отдельно).



Журналы дозирования, измерений и событий

Станция ведет журналы расхода химических реагентов, значений pH, Rx и температуры, а также журнал событий, в который записывает аварийный ситуации и дневной отчет по дозированию каждого вида химии.



ИНТЕРФЕЙС:

Матричный дисплей с интуитивно понятным интерфейсом на русском и английском языках.

6 кнопок управления позволяют удобно перемещаться по меню станции.

Деление на пользовательские и сервисные настройки, защищенные паролем, позволяет защитить систему от вмешательства третьих лиц.

Встроенные Wi-Fi и Bluetooth модули. Удаленное управление осуществляется через приложения ACON WEB и ACON Bluetooth CONTROL.

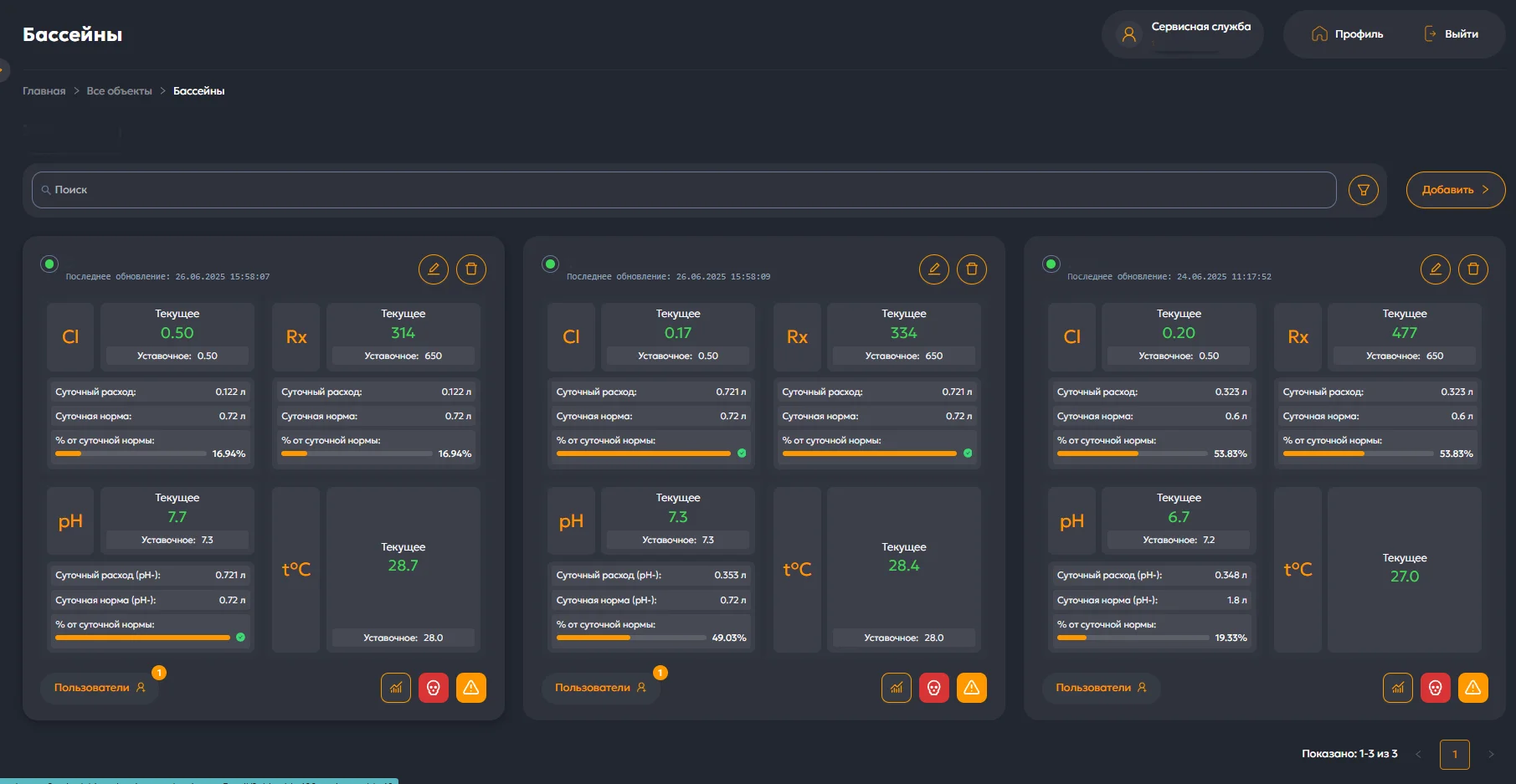

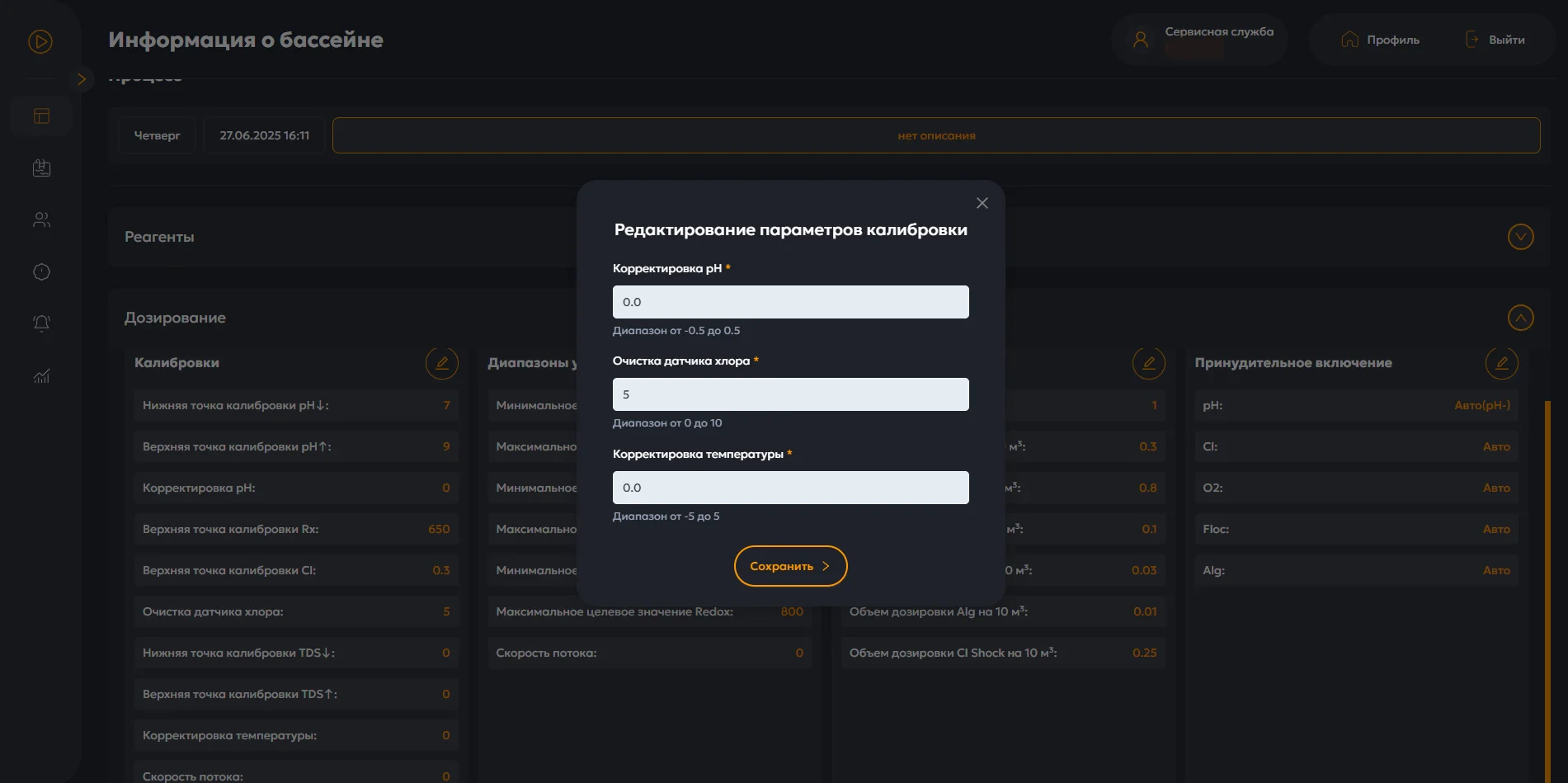

ACON WEB (Android, iOS, WEB версия)

Универсальная кроссплатформенная система мониторинга и дистанционного управления оборудованием ACON, разработанная для обеспечения максимального удобства, надежности и контроля в режиме реального времени.

Независимо от выбранного устройства — смартфона или персонального компьютера — пользователи получают доступ к функционалу системы, что делает управление оборудованием простым, понятным и эффективным.

В данный момент мобильные приложения доступны по ссылкам:

Для Android - через RuStore

Для iOS - через App Store

WEB - версия доступна по ссылке

Система предусматривает 2-ух уровневую модель доступа, обеспечивающую четкое разделение функций между пользователями и сервисными специалистами, что повышает безопасность и оптимизирует процессы обслуживания.



  • Пользовательский уровень

Предназначен для владельцев бассейна и обслуживающего персонала. Предоставляет широкий спектр возможностей для повседневного контроля и взаимодействия с системой.

  • Уровень сервисной службы

Этот уровень доступа предназначен для квалифицированных специалистов сервисных центров и инженеров, отвечающих за техническое состояние бассейна.

Он предоставляет расширенные инструменты для диагностики и настройки, а также организации рабочих процессов в компании.

Пользователь может:
1
Управлять собственной информационной архитектурой через инструменты объектов и включенных в них бассейнов;
2
Редактировать список пользователей, имеющих доступ к бассейну, от администратора до сервисной службы;
3
Гибко регулировать температурный режим в зависимости от текущих потребностей и условий эксплуатации;
4
Управлять подсветкой, включая настройку яркости, цветовой палитры и режимов работы;
5
Контролировать работу аттракционов: включать, выключать, настраивать автоматическое отключение;
6
В любое время просматривать актуальные данные с датчиков, состояние оборудования;
7
Анализировать историческую статистику работы системы за выбранный период (день, месяц, год);
8
Оперативно отправлять заявки в сервисную службу при возникновении неисправностей или необходимости технического обслуживания, прикрепляя к обращению детальное описание и сопутствующие данные.
Сервисная служба получает:
1
Возможность добавлять, удалять, назначать и снимать сотрудников с объектов и бассейнов;
2
Возможность удалённой настройки параметров оборудования без необходимости выезда на место, что значительно сокращает время реагирования;
3
Возможность мониторинга состояния множества устройств одновременно, что особенно удобно при обслуживании крупных объектов.

ACON Bluetooth (Android)

Специализированное мобильное приложение, разработанное для сотрудников сервисной службы, обеспечивающее удобное и эффективное управление оборудованием ACON непосредственно с мобильного устройства на платформе Android.



Многоуровневая система доступа

Для обеспечения безопасности, контроля и соответствия зон ответственности, приложение реализует трёхуровневую модель доступа, позволяющую точно настраивать права пользователей в зависимости от их роли и квалификации. По умолчанию на разделы настройки и сервис установлены пароли, которые можно изменить.


Уведомления по E-mail

Данный функционал позволяет среагировать на проблемы в плавательном бассейне мгновенно, что даёт возможность предотвратить потенциально опасные ситуации до того, как они станут критическими. Уведомления отправляются на почтовые адреса учетных записей, которые подключены в ACON WEB.


Умный дом

Станция оснащена интерфейсом RS-485 для подключения к системам «Умный дом».

Электрические параметры

Напряжение питания

220В ± 10%

Частота питания

50Гц

Максимальное потребление мощности

50 Вт

Класс защиты от поражения электрическим током

Класс II

Размеры и вес

Размеры пульта управления

263 х 194 х 100 мм

Масса пульта управления

0.7 кг

Дозирование

Количество дозирующих насосов

2 шт

Тип дозирующего насоса

Мембранный

Материал всасывающей и напорной трубки

SOFT PVC

Размер всасывающей и напорной трубки

4 х 6 мм

Максимальная длина всасывающей трубки дозирующего насоса

2 м

Максимальная длина напорной трубки дозирующего насоса

2 м

Максимальная тем­пература перекачиваемой жидкости

+40 С°

Максимальная производительность мембранных дозирующих насосов, при противодавлении 1,5 бар

7,5 или 10 л/ч

Рабочее противодавление для мембранных дозирующих насосов

1,5 бар

Максимальное противодавление для мембранных дозирующих насосов

5 бар

Материал мембраны мембранных дозирующих насосов

PTFE

Клапаны мембранных дозирующих насосов

Керамические шарики с уплотни­тельными кольцами «Витон»

Максимальная длина напорной трубки мембранных дозирующих насосов

3 м

Измерение

Максимальное давление в пробоотборной ячейке

2 бар

Диапазон измерения водородного показателя рН

0,0 – 9,9 ед

Диапазон измерения Rx (ОВП)

000 – 999 mV

Диапазон измерения температуры воды

0 – 52 С°

Материал проточной трубки

SOFT PVC

Размер проточной трубки

10 х 14 мм

Дополнительно измеряемые параметры

Температура

Измеряемые параметры

Rx pH

Объем бассейна

Минимальный объем бассейна

1 м3

Максимальный объем бассейна (частный)

1000 м3

Окружающая среда

Температура окружающего воздуха

+5÷35 С˚

Влажность окружающего воздуха

0.75

Класс защиты

IP56

Удаленный доступ

Wi-Fi

IEEE 802.11 b/g/n-compliant

Частотный диапазон Wi-Fi сети

2,4 ГГц

Bluetooth LE

Bluetooth 5

Материал

Материал головки мембранных дозирующих насосов

Armlen



Комплектация JUNIOR - М

  1. Пульт JUNIOR-M - 1шт;
  2. Мембранный насос DOZATRON - 2шт;
  3. Комплект к мембранному дозирующему насосу (всасывающий и подающий с клапанами) ACON - 2шт:
    1. Трубка SOFT PVC 4×6мм (3м) – 1шт;
    2. Трубка SOFT PVC 4×6мм (2м) – 1шт;
    3. Клапан впрыска удлиненный 1/2"НР ACON – 1шт.
  4. Заборный узел химреагентов на жесткой стойке с датчиком уровня ACON (ПВХ стойка 0.5м, кабель 2м) - 2шт;
  5. Датчик-электрод pH Ø12мм с кабелем 2м - 1шт;
  6. Датчик-электрод Rx Ø12мм с кабелем 2м - 1шт;
  7. Комплект буферных калибровочных растворов - 1шт:
    1. рН7 – 1шт;
    2. рН9 – 1шт;
    3. Rx 650 – 1шт.
  8. Трубка SOFT PVC 10×14 мм (5м) - 1шт;
  9. Пробоотборная ячейка с 1 заглушкой (2 держателя электрода, 2 фитинга) - 1шт;
  10. Седелка клеевая ПВХ 1/2"ВР-D50/63 - 4шт;
  11. Кран ПВХ шаровый 1/2"ВР-1/2"НP - 2шт;
  12. Фитинг 1/2" НР-трубка D14мм - 2шт;
  13. Шнур ПВС-ВП 2×0,5 - 1шт;
  14. Комплект крепежа - 1шт:
    1. Дюбель 6*40 – 11шт;
    2. Саморез 4,0*35 – 8шт;
    3. Саморез 4,0*70 – 3шт.
  15. Инструкция - 1шт;
  16. Гарантийный талон - 1шт;
