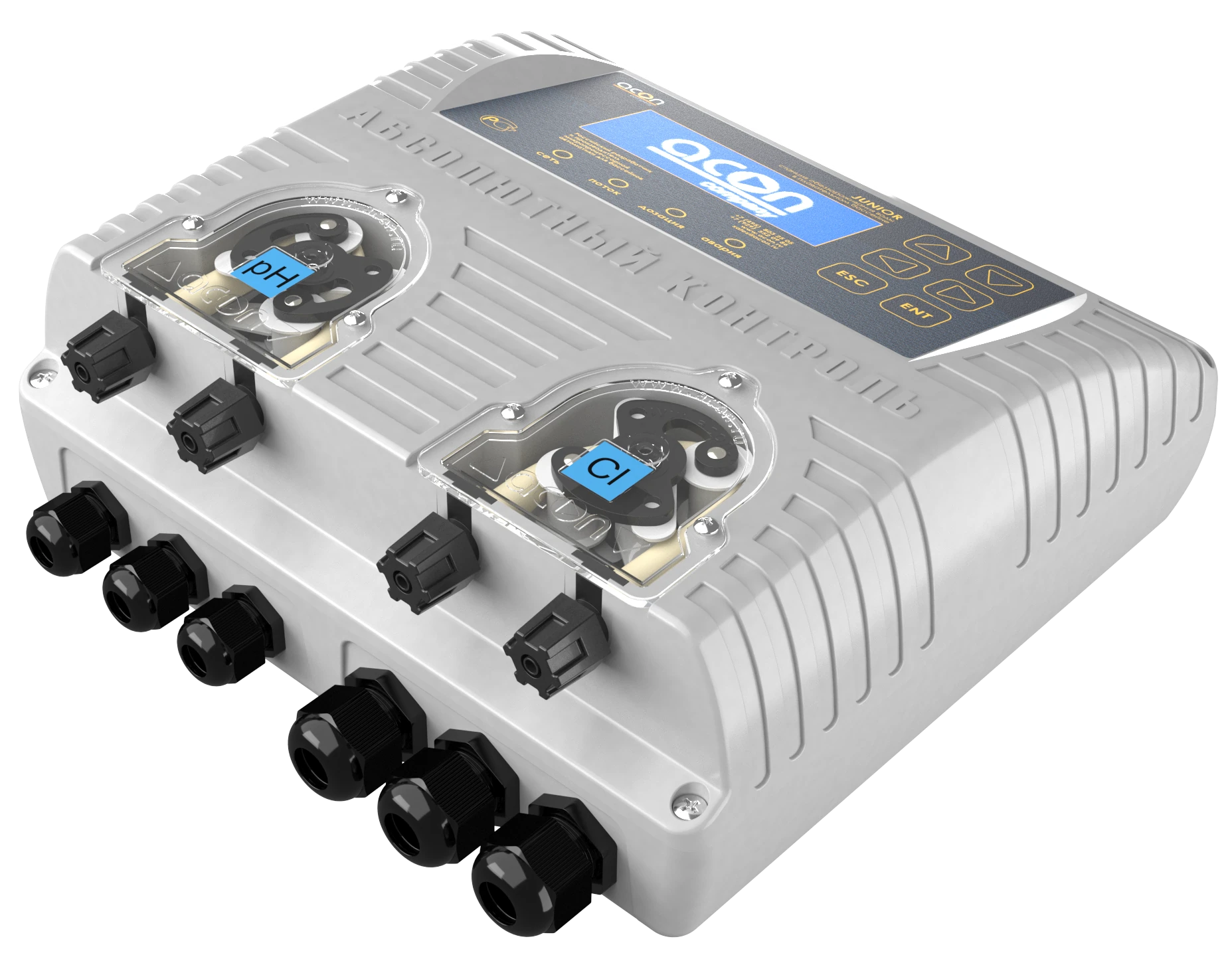

JUNIOR
JUNIOR

JUNIOR

В наличии

133 000 ₽

Универсальная станция дозирования для контроля и поддержания рН (водородный показатель) и Rx (окислительно-восстановительный потенциал) воды плавательного бассейна.

  • Для частных бассейнов объемом от 1 до 250м³.
  • Встроенный удаленный доступ по Bluetooth и Wi-Fi

ДОЗИРОВАНИЕ И КОНТРОЛЬ:

Высокоточный алгоритм адаптивной логики дозирования любых видов химии для воды плавательного бассейна позволяет добиться наилучших параметров, поддерживая необходимую концентрацию с предельной точностью.

Два гальванически развязанных входа позволяют значительно увеличить точность измерений рH и Rx и, соответственно, последующего контроля дозирования химических реагентов.
Контроль состояния датчиков pH и Rx. Станция по специальному алгоритму каждый цикл дозирования анализирует показания с датчиков-электродов и в случае отсутствия отклика на дозирование отправляет уведомление о необходимости проверки состояния датчиков и последующей их калибровки.

Два бесшумных перистальтических насоса с производительностью 2.2 л/ч (опционально 1.5 л/ч) с возможностью настройки на дозирование любых видов химии для плавательных бассейнов.  Назначение второго дозирующего насоса на любой вид химии для плавательного бассейна (по умолчанию: 1 – рН, 2 – Cl).

Возможность подключения неограниченного количества дублирующих дозирующих насосов производительностью до 2.2 л/ч.

Исключение одновременного дозирования реагентов Cl и pH-, так как их смешивание приводит к образованию отравляющего хлора в газовой форме.

Встроенная защита от передозировки — это регулируемая настройка максимально допустимого объёма суточной дозировки химических препаратов, необходимых для достижения требуемой концентрации в воде бассейна. Объём суточной дозировки задается на каждый вид химии. При достижении верхней границы заданного объёма станция останавливает процесс дозирования до завершения текущих суток. В следующие сутки, в случае отсутствия отклика с датчика на дозирование, станция переходит в режим равномерного суточного дозирования до тех пор, пока измерительный датчик не будет повторно откалиброван, тем самым исключая моментальный расход суточного ограничения.

Возможность подключения датчика уровня химии в канистре. Датчик уровня позволяет избежать завоздушивания в дозирующей магистрали, что исключает кристаллизацию хлора. Насос вовремя останавливается, следя за уровнем химии в канистре (Заборный узел ACON).


В станции присутствует три варианта контроля потока:

  • Подключение к станции 220 В с насоса фильтрации;
  • Подключение блока управления фильтрацией;
  • Подключение датчика потока.


Возможность измерения и индикации температуры воды в бассейне с помощью датчика температуры (приобретается отдельно).
Журналы дозирования, измерений и событий. Станция ведет журналы расхода химических реагентов, значений pH, Rx и температуры, а также журнал событий, в который записывает аварийный ситуации и дневной отчет по дозированию каждого вида химии.



ИНТЕРФЕЙС:

Матричный дисплей с интуитивно понятным интерфейсом на русском и английском языках. 6 кнопок управления позволяют удобно перемещаться по меню станции.
Встроенные Wi-Fi и Bluetooth модули. Удаленное управление осуществляется через мобильные приложения ACON WEB CONTROL и ACON Bluetooth CONTROL.
Доступ в приложении разделен на 3 уровня:

Работа. Пользовательский раздел с возможностью мониторинга значений и изменениях их, рамки которых задаются в сервисном разделе. Также присутствует возможность изменения режима нагрузки на бассейн.

Настройки. Раздел для обслуживающего персонала с возможностью отслеживания статистики.

Сервис. Сервисный раздел с возможностью изменения всех функций станции дозирования по Bluetooth. В WEB версии часть функционала недоступна, потому что некоторые настройки такие как калибровка датчиков либо смена назначения дозирующих насосов требуют физического присутствия на объекте.
По умолчанию на разделы настройки и сервис установлены пароли, которые можно изменить. Данное разделение на уровни позволяет предоставить доступ согласно компетентность сотрудника или пользователя.

Уведомления по E-mail. Станция сама формирует сообщение и отправляет на указанные в настройках почтовые адреса. Данный функционал позволяет среагировать на проблемы в плавательном бассейне мгновенно, что даёт возможность предотвратить потенциально опасные ситуации до того, как они станут критическими. В настройках можно задать 3 почтовых ящика, на которые будут приходить письма.

Интерфейс RS-485 для подключения к системам «Умный дом».



Комплектация JUNIOR

  1. Пульт JUNIOR - 1шт;
  2. Комплект к дозирующему насосу (всасывающий и подающий с клапанами) ACON:
    1. Трубка SOFT PVC 4×6мм (2м) – 2шт;
    2. Клапан впрыска удлиненный 1/2"НР ACON – 1шт;
    3. Клапан забора хим. реагентов 1/2"НР ACON – 1шт.
  3. Датчик-электрод pH Ø12мм с кабелем 2м
  4. Датчик-электрод Rx Ø12мм с кабелем 2м
  5. Комплект буферных калибровочных растворов:
    1. рН7 – 1шт;
    2. рН9 – 1шт;
    3. Rx 650 – 1шт.
  6. Пробоотборная ячейка с 1 заглушкой (2 держателя электрода, 2 фитинга)
  7. Седелка клеевая ПВХ 1/2"ВР-D50/63
  8. Трубка SOFT PVC 10×14 мм (5м)
  9. Кран ПВХ шаровый 1/2"ВР-1/2"НP
  10. Фитинг 1/2" НР-трубка D14мм
  11. Шнур ПВС-ВП 2×0,5
  12. Комплект крепежа:
    1. Дюбель 6*40 – 7шт;
    2. Саморез 4,0*35 – 4шт;
    3. Саморез 4,0*70 – 3шт.
  13. Инструкция
  14. Гарантийный талон

Электрические параметры

Напряжение питания

220В ± 10%

Частота питания

50Гц

Максимальное потребление мощности

20 Вт

Класс защиты от поражения электрическим током

Класс II

Класс защиты

IP56

Размеры и вес

Размеры пульта управления

235 х 213 х 90 мм

Масса пульта управления

1 кг

Дозирование

Количество дозирующих насосов

2 шт

Тип дозирующего насоса

Перистальтический

Максимальная производительность перистальтического дозирующего насоса, при противодавлении 0,7 бар

1,5 или 2,2 л/ч

Максимальное противодавление для перистальтического дозирующего насоса

1,3 бар

Материал трубки перистальтического дозирующего насоса

Santoprene

Материал всасывающей и напорной трубки

SOFT PVC

Размер всасывающей и напорной трубки

4 х 6 мм

Максимальная длина всасывающей трубки дозирующего насоса

2 м

Максимальная длина напорной трубки дозирующего насоса

2 м

Максимальная тем­пература перекачиваемой жидкости

+40 С°

Рабочее противодавление для перистальтических дозирующих насосов

0,7 бар

Измерение

Максимальное давление в пробоотборной ячейке

2 бар

Диапазон измерения водородного показателя рН

0,0 – 9,9 ед

Диапазон измерения Rx (ОВП)

000 – 999 mV

Диапазон измерения температуры воды

0 – 52 С°

Материал проточной трубки

SOFT PVC

Размер проточной трубки

10 х 14 мм

Измеряемые параметры

Rx (ОВП)

Измеряемые параметры

pH

Дополнительно измеряемые параметры

Температура

Объем бассейна

Минимальный объем бассейна

1 м3

Максимальный объем бассейна (частный)

250 м3

Окружающая среда

Температура окружающего воздуха

+5÷35 С˚

Влажность окружающего воздуха

0.75

Удаленный доступ

Wi-Fi

IEEE 802.11 b/g/n-compliant

Частотный диапазон Wi-Fi сети

2,4 ГГц

Bluetooth LE

Bluetooth 5

Авторизация
