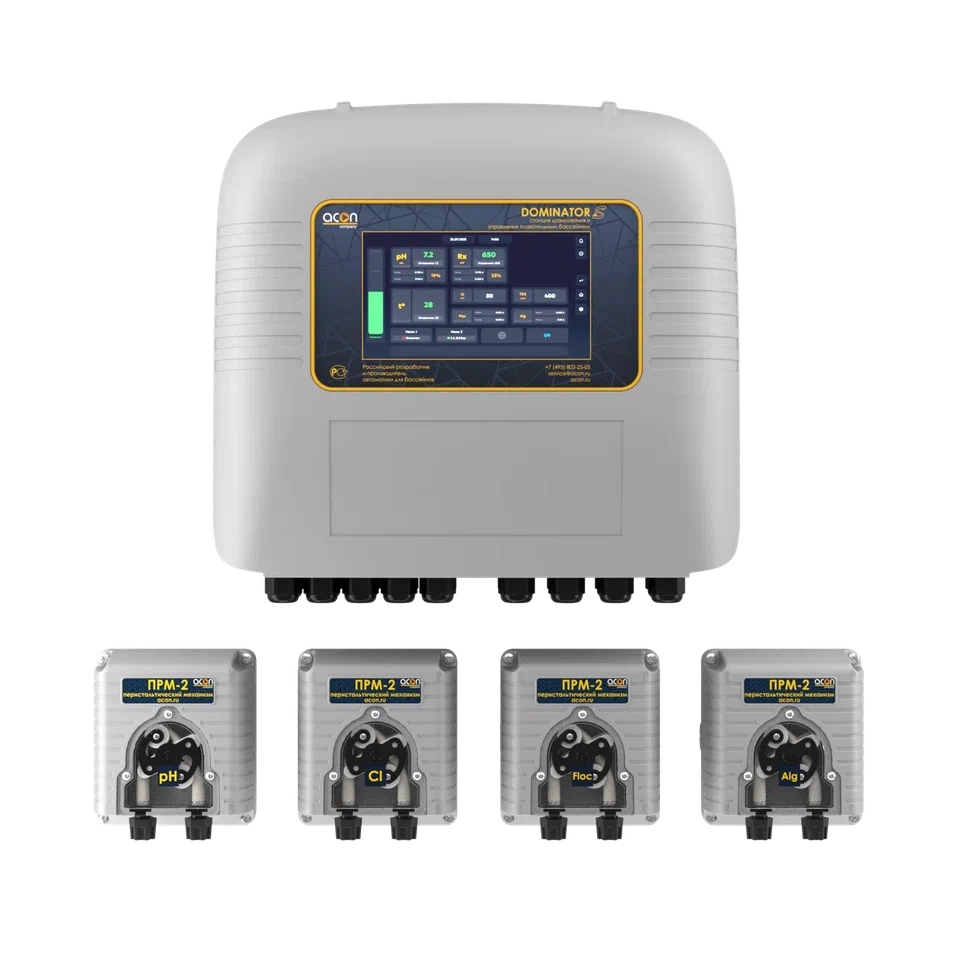

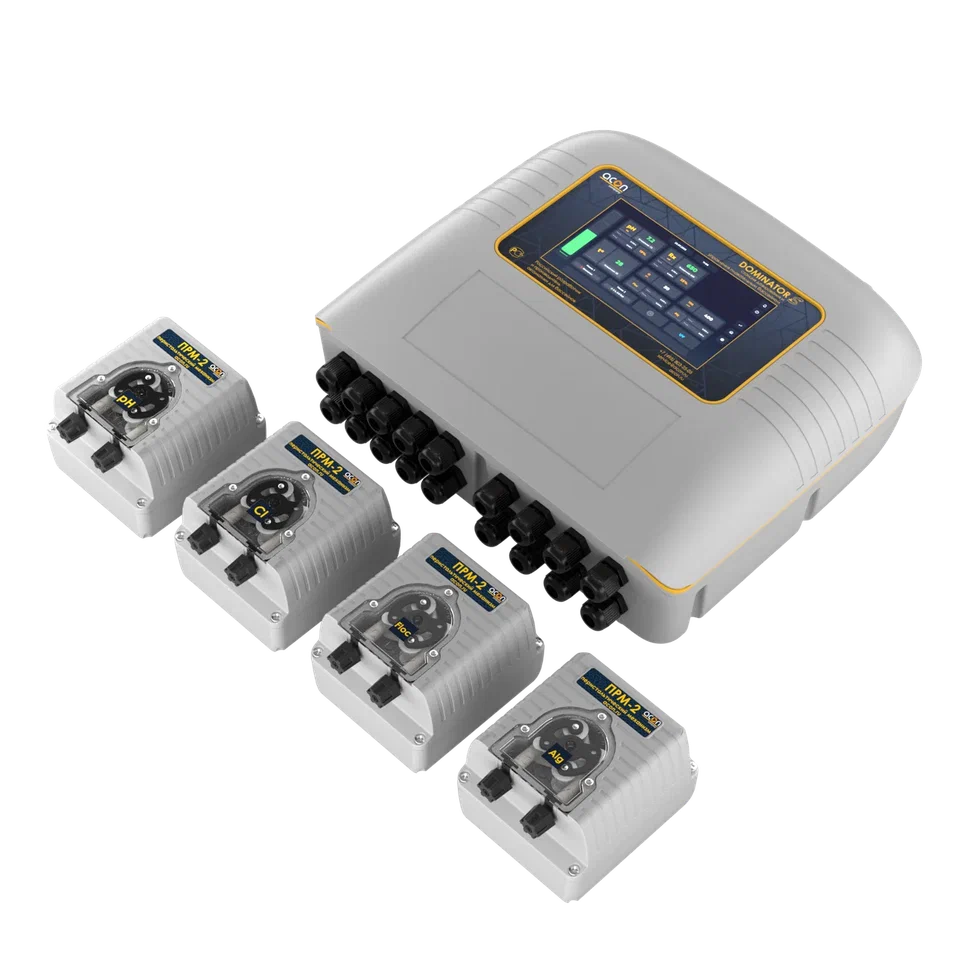

DOMINATOR S - это многофункциональная станция дозирования для контроля и поддержания рН (водородный показатель) и Rx (окислительно-восстановительный потенциал) воды плавательного бассейна.
Для частных бассейнов объемом от 1 до 250м³.
ФУНКЦИОНАЛ:
ДОЗИРОВАНИЕ И КОНТРОЛЬ:
Высокоточный алгоритм адаптивной логики дозирования любых видов химии для воды плавательного бассейна позволяет добиться наилучших параметров, поддерживая необходимую концентрацию с предельной точностью.
Два гальванически развязанных входа
Позволяют значительно увеличить точность измерений рH и Rx и, соответственно, последующего контроля дозирования химических реагентов.
Контроль состояния датчиков pH и Rx
Станция по специальному алгоритму каждый цикл дозирования анализирует показания с датчиков-электродов и в случае отсутствия отклика на дозирование отправляет уведомление о необходимости проверки состояния датчиков и последующей их калибровки.
Измерение TDS
Станция измеряет уровень общего солесодержания (TDS). Показатель отражает суммарную концентрацию растворенных в воде солей и примесей и позволяет в реальном времени оценивать качество воды в бассейне.
Измерение скорости потока
Станция измеряет скорость потока в пробоотборной линии. Контроль этого параметра позволяет убедиться, что измерения выполняются корректно. Если скорость выходит за настраиваемый диапазон, станция блокирует дозирование.
Бесшумные дозирующие насосы
Четыре бесшумных перистальтических насоса с производительностью 2.2 л/ч (опционально 1.5 л/ч) с возможностью настройки на дозирование любых видов химии для плавательных бассейнов. Назначение второго дозирующего насоса на любой вид химии для плавательного бассейна (по умолчанию: 1 – рН, 2 – Cl, 3 – Floc, 4 – Alg).
Возможность подключения неограниченного количества дублирующих дозирующих насосов производительностью до 2.2 л/ч.
Исключение одновременного дозирования реагентов Cl и pH-
Для предотвращения смешивания, которое приводит к образованию отравляющего хлора в газовой форме.
Встроенная защита от передозировки
Это регулируемая настройка максимально допустимого объема суточной дозировки химических препаратов, необходимых для достижения требуемой концентрации в воде бассейна.
Объем суточной дозировки задается на каждый вид химии.
При достижении верхней границы заданного объема станция останавливает процесс дозирования до завершения текущих суток. В следующие сутки, в случае отсутствия отклика с датчика на дозирование, станция переходит в режим равномерного суточного дозирования до тех пор, пока измерительный датчик не будет повторно откалиброван, тем самым исключая моментальный расход суточного ограничения.
Возможность подключения датчика уровня химии в канистре
Датчик уровня позволяет избежать завоздушивания в дозирующей магистрали, что исключает кристаллизацию хлора. Насос вовремя останавливается, следя за уровнем химии в канистре (Заборный узел ACON).
Контроль потока
В станции присутствует возможность подключения датчика потока.
Журналы дозирования, измерений и событий
Станция ведет журналы расхода химических реагентов, значений pH, Rx и температуры, а также журнал событий, в который записывает аварийный ситуации и дневной отчет по дозированию каждого вида химии.
УПРАВЛЕНИЕ ФИЛЬТРАЦИЕЙ:
Плавный запуск и остановка 2-ух насосов фильтровальной установки мощностью до 2.2кВт, 220В, каждый.
Это позволяет во время пуска удерживать параметры электродвигателя в безопасных пределах, что снижает вероятность перегрева обмоток и устраняет рывки в механической части привода, а также вероятность возникновения гидравлических ударов в трубах и задвижках в момент пуска и остановки.
Программируемые циклы работы обеспечивают запуск и остановку насоса по заранее установленным промежуткам времени.
В настройках блока присутствует 2 вида расписания фильтрации:
Автоматическая установка тока потребления насоса фильтровальной установки, осуществляется с помощью калибровки насоса в меню пульта.
Встроенные защиты от перегрузки и «сухого хода» по току потребления гарантируют долговечную и надежную работу насосов фильтрации
В станции предусмотрено 3 таймаута на перезапуск насоса, в случаи возникновения аварийной ситуации.
УПРАВЛЕНИЕ ПОДОГРЕВОМ:
При помощи датчика температуры (поставляется в комплекте) измеряется температура воды плавательного бассейна и при необходимости включаются или отключаются исполнительные устройства теплообменника (циркуляционный насос отопления, электромагнитный клапан или электромагнитный контактор электронагревателя).
КОНТРОЛЬ УРОВНЯ ВОДЫ:
Контроль уровня воды переливного бассейна – при подключении 5-ти электродных датчиков.
Контроль уровня воды скиммерного бассейна – при подключении двух водопогружных, кондуктометрического или поплавкового датчика уровня.
Станция поддерживает заданный уровень воды в плавательном бассейне путем управления электромагнитным клапаном (датчики приобретаются отдельно).
Широкий диапазон настроек:
Регулировка усреднения: от 1 до 60 секунд;
Регулировка длительности долива: от 1 до 90 минут;
Длительность паузы, между доливами: от 1 до 10 часов.
Позволяет использовать систему при разных типах колебаний уровня воды (волны).
Адаптация долива для малопроизводительных скважин и колодцев.
УПРАВЛЕНИЕ ПОДСВЕТКОЙ:
Включение и отключение подсветки осуществляется 3 способами:
Управление RGB подсветкой посредством протокола DMX512.
Управление моно цветной подсветкой.
Настраиваемые интервалы автоматического отключения. Станция автоматически отключает подсветку по истечению заданного времени.
Расписание подсветки
Для настройки укажите время включения и отключения – станции будет включать подсветку согласно заданному расписанию.
УПРАВЛЕНИЕ АВТОМАТИЧЕСКОЙ ОБРАТНОЙ ПРОМЫВКОЙ:
Станция управляет автоматической обратной промывкой фильтра AUTOCLEAN S-Light, полностью автоматизируя данный процесс.
В настройках станции задаются параметры:
УПРАВЛЕНИЕ УЛЬТРАФИОЛЕТОВОЙ ЛАМПОЙ:
Станция включает и отключает УФ лампу при работе насоса фильтрации.
ИНТЕРФЕЙС:
7-дюймовый сенсорный дисплей с интерфейсом AUI (ACON User Interface), разработанный так, чтобы управление системой было интуитивно понятным с первого взгляда. Интерфейс доступен на русском и английском языках.
По умолчанию на разделы настройки и сервис установлены пароли, которые можно изменить.
Данное разделение на уровни позволяет предоставить доступ согласно компетентности сотрудника или пользователя.

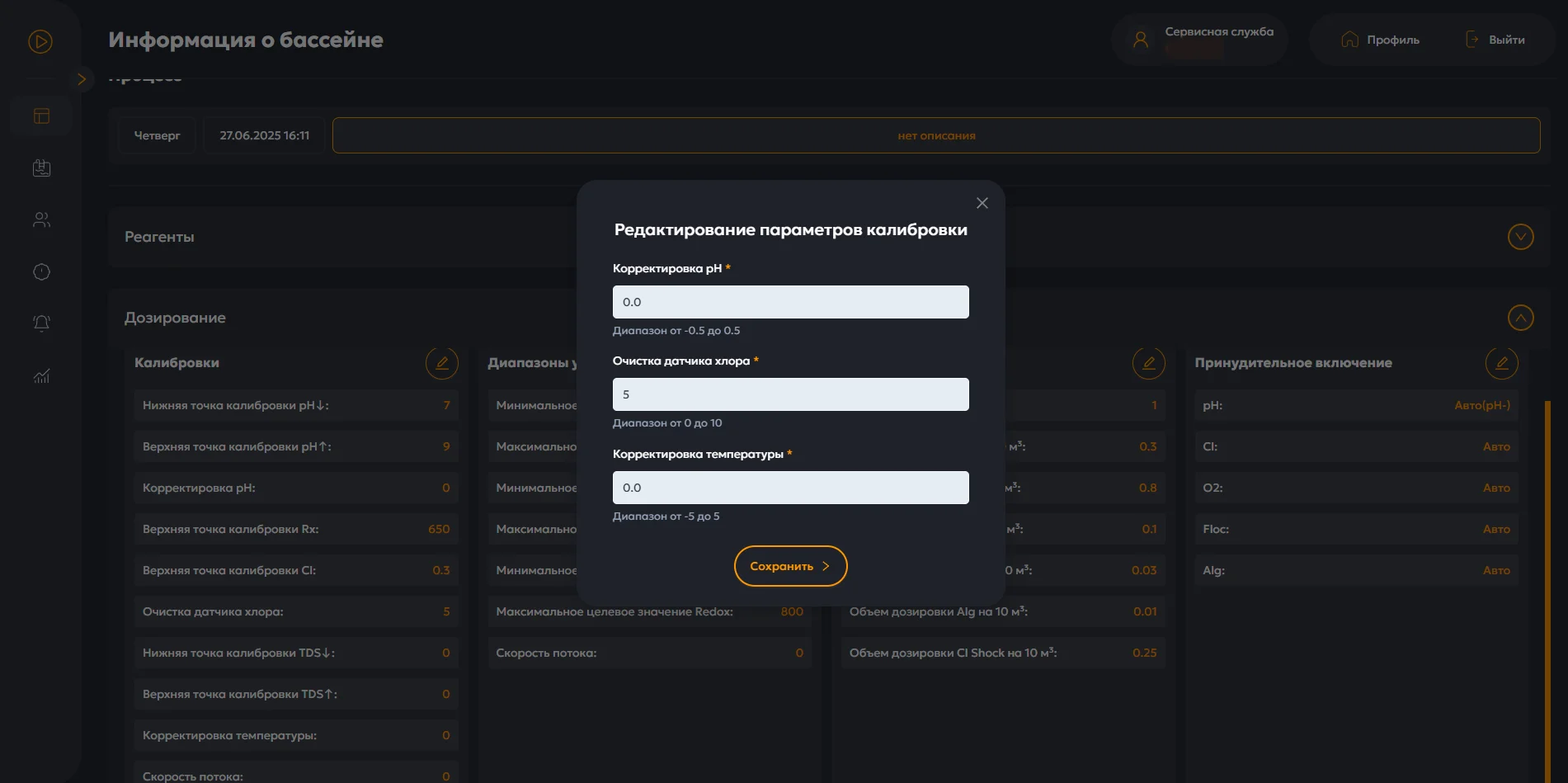

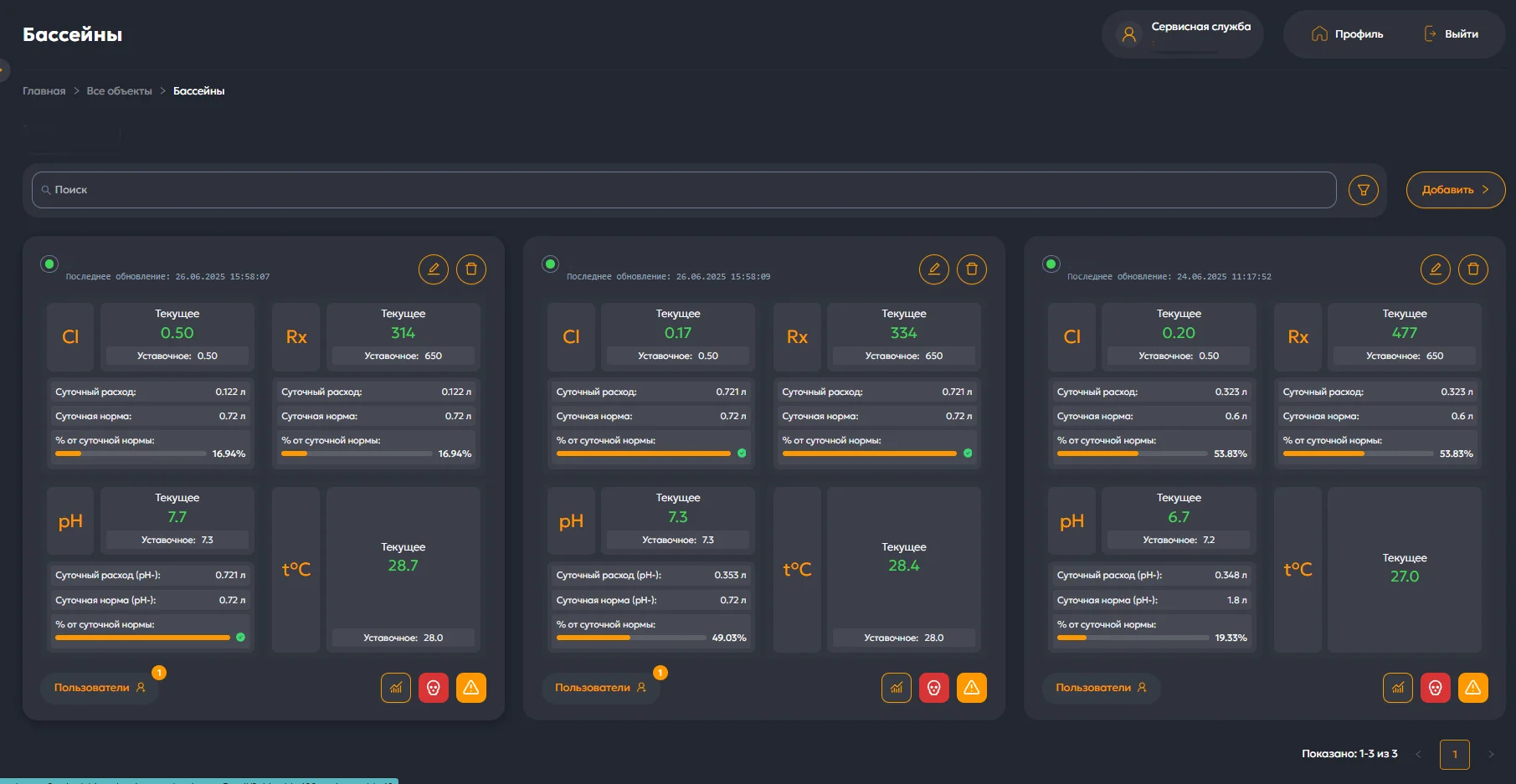

ACON WEB (Android, iOS, WEB версия):
Универсальная кроссплатформенная система мониторинга и дистанционного управления оборудованием ACON, разработанная для обеспечения максимального удобства, надежности и контроля в режиме реального времени.
Независимо от выбранного устройства — смартфона или персонального компьютера — пользователи получают доступ к функционалу системы, что делает управление оборудованием простым, понятным и эффективным.
В данный момент мобильные приложения доступны по ссылкам:
Для Android - через RuStore и Google Play
Для iOS - через App Store
WEB - версия доступна по ссылке
Система предусматривает 2-ух уровневую модель доступа, обеспечивающую четкое разделение функций между пользователями и сервисными специалистами, что повышает безопасность и оптимизирует процессы обслуживания.
Предназначен для владельцев бассейна и обслуживающего персонала. Предоставляет широкий спектр возможностей для повседневного контроля и взаимодействия с системой.
Этот уровень доступа предназначен для квалифицированных специалистов сервисных центров и инженеров, отвечающих за техническое состояние бассейна.
Он предоставляет расширенные инструменты для диагностики и настройки, а также организации рабочих процессов в компании.
ACON Bluetooth (Android)
Специализированное мобильное приложение, разработанное для сотрудников сервисной службы, обеспечивающее удобное и эффективное управление оборудованием ACON непосредственно с мобильного устройства на платформе Android.
Многоуровневая система доступа
Для обеспечения безопасности, контроля и соответствия зон ответственности, приложение реализует трёхуровневую модель доступа, позволяющую точно настраивать права пользователей в зависимости от их роли и квалификации. По умолчанию на разделы настройки и сервис установлены пароли, которые можно изменить.
Уведомления по E-mail
Данный функционал позволяет среагировать на проблемы в плавательном бассейне мгновенно, что даёт возможность предотвратить потенциально опасные ситуации до того, как они станут критическими. Уведомления отправляются на почтовые адреса учетных записей, которые подключены в ACON WEB.
Умный дом
Станция оснащена интерфейсом RS-485 для подключения к системам «Умный дом».
Минимальный объем бассейна
1 м³
Максимальный объем бассейна
250 м³
Размеры пульта управления
379 x 349 x 129 мм
Масса пульта управления
1.3кг
Класс защиты
IP56
Влажность окружающего воздуха
0.75
Класс защиты от поражения электрическим током
Класс I
Напряжение питания
220В ± 10%
Частота питания
50Гц
Максимальное потребление мощности, без учета подключаемой нагрузки
50 Вт
Рабочая температура
+5÷35 С°
Диапазон измерения температуры воды
0÷52 С°
Диапазон установки TDS обратной промывки
300 – 1500 мг/л
Материал проточной трубки
SOFT PVC
Размер проточной трубки
10 х 14 мм
Максимальное давление в пробоотборной ячейке
2 бар
Диапазон измерения водородного показателя рН
0,0 – 9,9 ед
Диапазон измерения Rx (ОВП)
000 – 999 mV
Диапазон измерения TDS
0 – 4000 мг/л
Диапазон измерения скорости потока в пробоотборной линии
0 – 200 л/ч
Максимальный ток нагрузки для каждого насоса фильтровальной установки
10А (2,2кВт)
Количество подключаемых насосов фильтрации
2 шт
Максимальный ток нагрузки для подключения ультрафиолетовой лампы
2А (0,44кВт)
Длительность плавного пуска
3 сек.
Максимальный ток нагрузки для подключения исполнительных устройств нагрева
2А (0,44кВт)
Максимальный ток нагрузки для подключения исполнительного устройства долива воды
2А (0,44кВт)
Тип подключения датчиков уровня
Кондуктометрические водопогружные (5 шт.), кондуктометрический датчик уровня
Регулировка длительности долива воды
1 – 90 мин
Регулировка длительности усреднения
1 – 99 сек
Регулировка длительности паузы
1 – 10 ч
Длительность цикла обратной промывки
50 – 300 сек
Длительность цикла уплотнения
10 – 60 сек
Диапазон установки давления обратной промывки
1,0 – 5,0 бар
Напряжение питания подсветки бассейна
220В
Внешнее управление подсветкой бассейна
пьезокнопка
Протокол управления RGB подсветкой
DMX512
Количество дозирующих насосов
4 шт
Тип дозирующих насосов
Перистальтический
Рабочее противодавление для перистальтических дозирующих насосов
0,7 бар
Максимальное противодавление для перистальтических дозирующих насосов
1,3 бар
Максимальная производительность перистальтических дозирующих насосов, при противодавлении 0,7 бар
1,5 или 2,2 л/ч
Материал трубки перистальтических дозирующих насосов
Santoprene
Материал всасывающих и напорных трубок дозирующих насосов
SOFT PVC
Размер всасывающих и напорных трубок дозирующих насосов
4 х 6 мм
Максимальная длина всасывающей трубки дозирующих насосов
2 м
Максимальная длина напорной трубки перистальтических дозирующих насосов
2 м
Максимальная температура перекачиваемой жидкости
+40 С°
Возможность подключения дополнительных дозирующих насосов
6 шт
Wi-Fi
IEEE 802.11 b/g/n-compliant
Частотный диапазон Wi-Fi сети
2,4 ГГц
Bluetooth LE
Bluetooth 5
В комплект станции дозирования DOMINATOR S входит:
