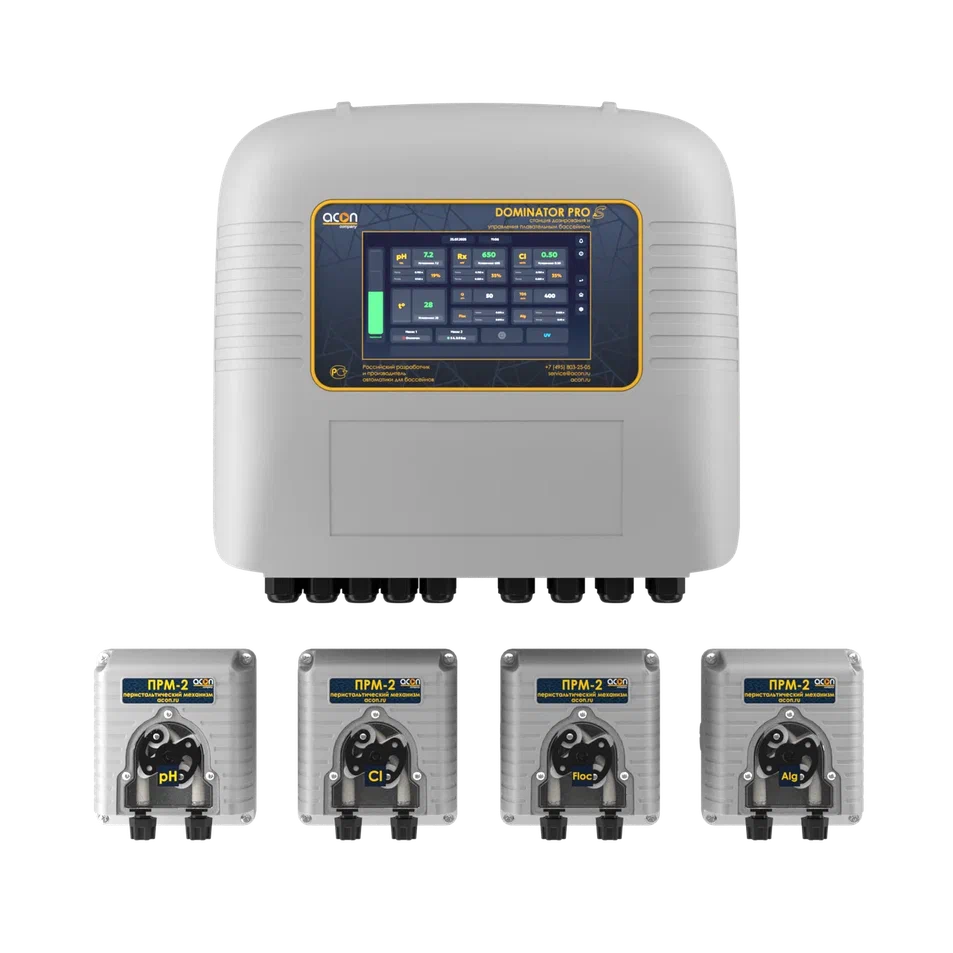

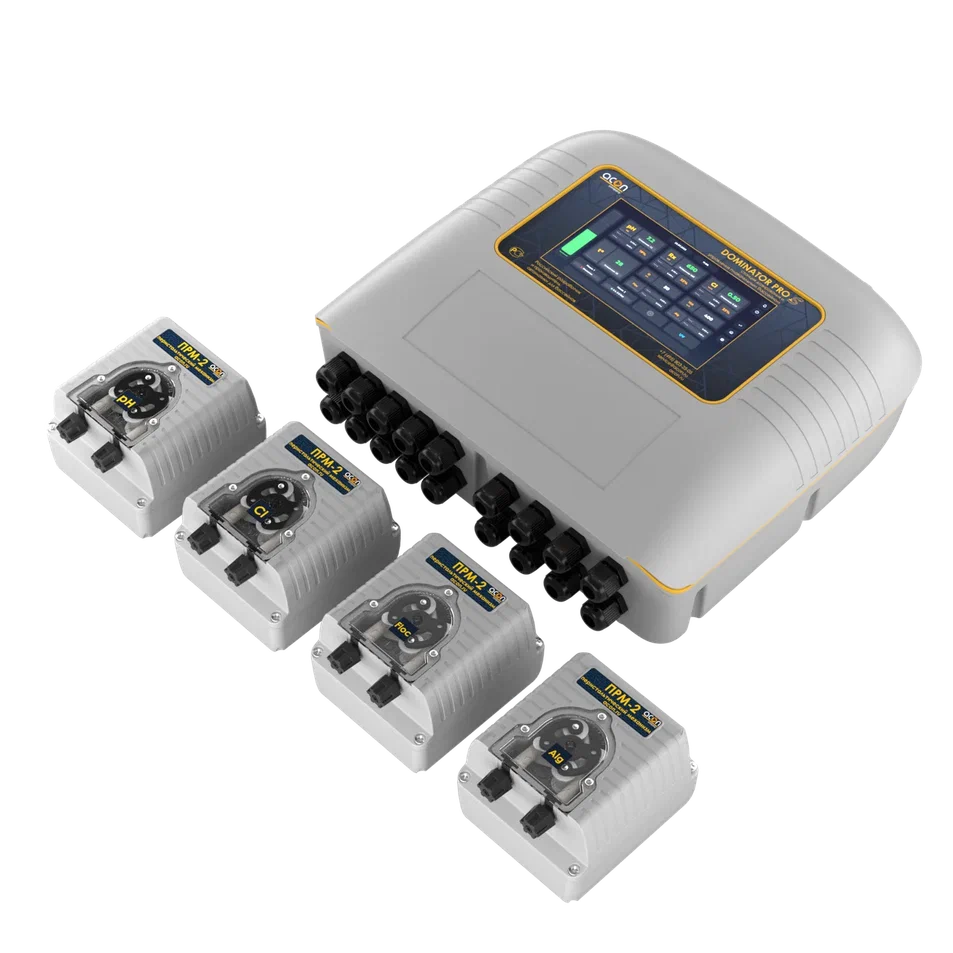

Станция дозирования

DOMINATOR PRO S

DOMINATOR PRO S - это многофункциональная станция дозирования для контроля и поддержания рН (водородный показатель) и Rx (окислительно-восстановительный потенциал) воды плавательного бассейна.
Для частных бассейнов объемом от 1 до 250м³.

ФУНКЦИОНАЛ:

• Дозирование и контроль;
• Управление 2-мя насосами фильтрации c плавным пуском;
• Управление контуром подогрева плавательного бассейна;
• Контроль уровня воды переливного или скиммерного плавательного бассейна;
• Управление подсветкой;
• Управление 2-мя автоматическими обратными промывками;
• Управление ультрафиолетовой лампой;
• Встроенный удаленный доступ по Bluetooth и Wi-Fi.

ДОЗИРОВАНИЕ И КОНТРОЛЬ:

Высокоточный алгоритм адаптивной логики дозирования любых видов химии для воды плавательного бассейна

Позволяет добиться наилучших параметров, поддерживая необходимую концентрацию с предельной точностью.

Автоматическая чистка амперометрического датчика свободного хлора

Подавая напряжение на датчик-электрод, станция в автоматическом режиме производит очистку медного основания от окислений. Данная функция позволяет значительно продлить срок службы датчика и свести к минимум необходимость его обслуживания.

Три гальванически развязанных входа

Позволяют значительно увеличить точность измерений рH, Cl и Rx, и, соответственно, последующего контроля дозирования химических реагентов.

Контроль состояния датчиков pH, Cl и Rx

Станция по специальному алгоритму каждый цикл дозирования анализирует показания с датчиков-электродов и в случае отсутствия отклика на дозирование отправляет уведомление о необходимости проверки состояния датчиков и последующей их калибровки.

Измерение TDS

Станция измеряет уровень общего солесодержания (TDS). Показатель отражает суммарную концентрацию растворенных в воде солей и примесей и позволяет в реальном времени оценивать качество воды в бассейне.

Измерение скорости потока

 Станция измеряет скорость потока в пробоотборной линии. Контроль этого параметра позволяет убедиться, что измерения выполняются корректно. Если скорость выходит за настраиваемый диапазон, станция блокирует дозирование.

Бесшумные дозирующие насосы

Четыре бесшумных перистальтических насоса с производительностью 2.2 л/ч (опционально 1.5 л/ч) с возможностью настройки на дозирование любых видов химии для плавательных бассейнов.  Назначение второго дозирующего насоса на любой вид химии для плавательного бассейна (по умолчанию: 1 – рН, 2 – Cl, 3 – Floc, 4 – Alg).

Возможность подключения неограниченного количества дублирующих дозирующих насосов производительностью до 2.2 л/ч.

Исключение одновременного дозирования реагентов Cl и pH-

Для предотвращения смешивания, которое приводит к образованию отравляющего хлора в газовой форме.

Встроенная защита от передозировки

Это регулируемая настройка максимально допустимого объёма суточной дозировки химических препаратов, необходимых для достижения требуемой концентрации в воде бассейна.

Объём суточной дозировки задается на каждый вид химии. При достижении верхней границы заданного объёма станция останавливает процесс дозирования до завершения текущих суток.

В следующие сутки, в случае отсутствия отклика с датчика на дозирование, станция переходит в режим равномерного суточного дозирования до тех пор, пока измерительный датчик не будет повторно откалиброван, тем самым исключая моментальный расход суточного ограничения.

Контроль уровня химии в канистре

Датчик уровня позволяет избежать завоздушивания в дозирующей магистрали, что исключает кристаллизацию хлора. Насос вовремя останавливается, следя за уровнем химии в канистре (Заборные узлы ACON для насосов pH и Cl входят в комплектацию).

Контроль потока

В станции присутствует возможность подключения датчика потока.

Журналы дозирования, измерений и событий

Станция ведет журналы расхода химических реагентов, значений pH, Cl, Rx и температуры, а также журнал событий, в который записывает аварийный ситуации и дневной отчет по дозированию каждого вида химии.

УПРАВЛЕНИЕ ФИЛЬТРАЦИЕЙ:

Плавный запуск и остановка 2-ух насосов фильтровальной установки мощностью до 2.2кВт, 220В, каждый.

Это позволяет во время пуска удерживать параметры электродвигателя в безопасных пределах, что снижает вероятность перегрева обмоток и устраняет рывки в механической части привода, а также вероятность возникновения гидравлических ударов в трубах и задвижках в момент пуска и остановки.

Программируемые циклы работы обеспечивают запуск и остановку насоса по заранее установленным промежуткам времени.

В настройках блока присутствует 2 вида расписания фильтрации:

• Дневное расписание с 4 циклами. Подходит для бассейнов с постоянным ежедневным количеством посетителей;
• Круглосуточный режим. Рекомендуется для всех общественных бассейнов.

Автоматическая установка тока потребления насоса фильтровальной установки, осуществляется с помощью калибровки насоса в меню пульта.

Встроенные защиты от перегрузки и «сухого хода» по току потребления гарантируют долговечную и надежную работу насосов фильтрации

В станции предусмотрено 3 таймаута на перезапуск насоса, в случаи возникновения аварийной ситуации.

УПРАВЛЕНИЕ ПОДОГРЕВОМ:

При помощи датчика температуры (поставляется в комплекте) измеряется температура воды плавательного бассейна и при необходимости включаются или отключаются исполнительные устройства теплообменника (циркуляционный насос отопления, электромагнитный клапан или электромагнитный контактор электронагревателя).

КОНТРОЛЬ УРОВНЯ ВОДЫ:
Контроль уровня воды переливного бассейна – при подключении 5-ти электродных датчиков.
Контроль уровня воды скиммерного бассейна – при подключении двух водопогружных, кондуктометрического или поплавкового датчика уровня.
Станция поддерживает заданный уровень воды в плавательном бассейне путем управления электромагнитным клапаном (датчики приобретаются отдельно).

Широкий диапазон настроек:
Регулировка усреднения: от 1 до 60 секунд;
Регулировка длительности долива: от 1 до 90 минут;
Длительность паузы, между доливами: от 1 до 10 часов.

Позволяет использовать систему при разных типах колебаний уровня воды (волны).
Адаптация долива для малопроизводительных скважин и колодцев.

УПРАВЛЕНИЕ ПОДСВЕТКОЙ:

Включение и отключение подсветки осуществляется 3 способами:

• Посредством подключения сенсорной пьезокнопки;
• Через систему ACON WEB удаленного управления либо мобильное приложение;
• Через интерфейс станции;

Управление RGB подсветкой посредством протокола DMX512.

Управление моно цветной подсветкой.

Настраиваемые интервалы автоматического отключения. Станция автоматически отключает подсветку по истечению заданного времени.

Расписание подсветки

 Для настройки укажите время включения и отключения – станции будет включать подсветку согласно заданному расписанию.

УПРАВЛЕНИЕ АВТОМАТИЧЕСКОЙ ОБРАТНОЙ ПРОМЫВКОЙ:
Станция управляет автоматической обратной промывкой фильтра AUTOCLEAN S-Light, полностью автоматизируя данный процесс.

В настройках станции задаются параметры:

• Длительности промывки, уплотнения, опорожнения и паузы;
• Циклы промывки. Недельное расписание с возможностью задания до двух промывок в сутки;
• Выбор режима работы насоса фильтрации на время промывки;
• Предельное значение давления, при котором производится принудительная обратная промывка (датчик давления приобретается отдельно).
• Предельное значение TDS, при котором производится принудительная обратная промывка.

УПРАВЛЕНИЕ УЛЬТРАФИОЛЕТОВОЙ ЛАМПОЙ:

Станция включает и отключает УФ лампу при работе насоса фильтрации.

ИНТЕРФЕЙС:

7-дюймовый сенсорный дисплей с интерфейсом AUI (ACON User Interface), разработанный так, чтобы управление системой было интуитивно понятным с первого взгляда. Интерфейс доступен на русском и английском языках.

По умолчанию на разделы настройки и сервис установлены пароли, которые можно изменить.

Данное разделение на уровни позволяет предоставить доступ согласно компетентности сотрудника или пользователя.

• Пользовательский уровень

Предназначен для владельцев бассейна и обслуживающего персонала. Предоставляет широкий спектр возможностей для повседневного контроля и взаимодействия с системой.

• Уровень сервисной службы

Этот уровень доступа предназначен для квалифицированных специалистов сервисных центров и инженеров, отвечающих за техническое состояние бассейна.

Он предоставляет расширенные инструменты для диагностики и настройки, а также организации рабочих процессов в компании.

ACON Bluetooth (Android)

Специализированное мобильное приложение, разработанное для сотрудников сервисной службы, обеспечивающее удобное и эффективное управление оборудованием ACON непосредственно с мобильного устройства на платформе Android.

Многоуровневая система доступа

Для обеспечения безопасности, контроля и соответствия зон ответственности, приложение реализует трёхуровневую модель доступа, позволяющую точно настраивать права пользователей в зависимости от их роли и квалификации. По умолчанию на разделы настройки и сервис установлены пароли, которые можно изменить.

Уведомления по E-mail

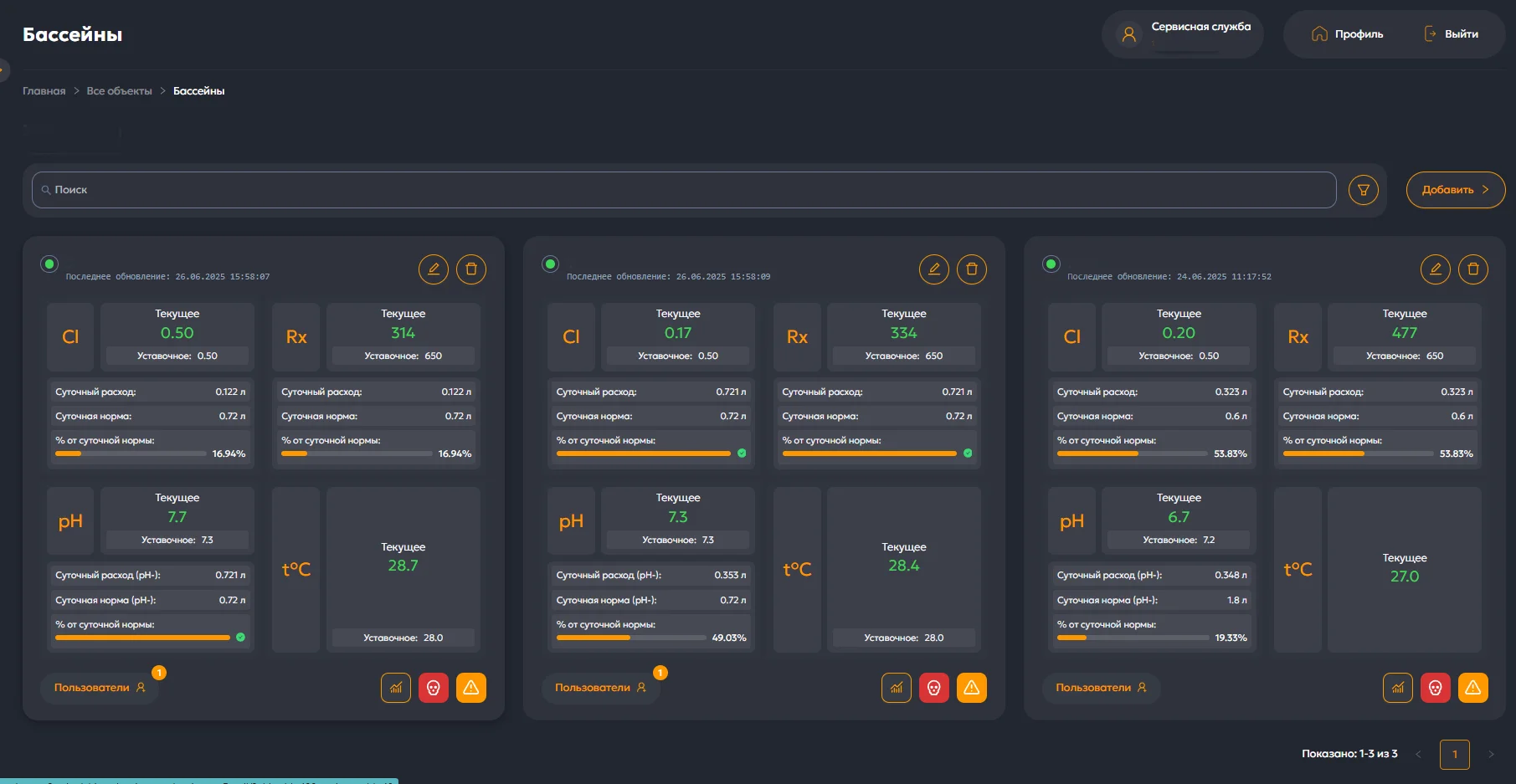

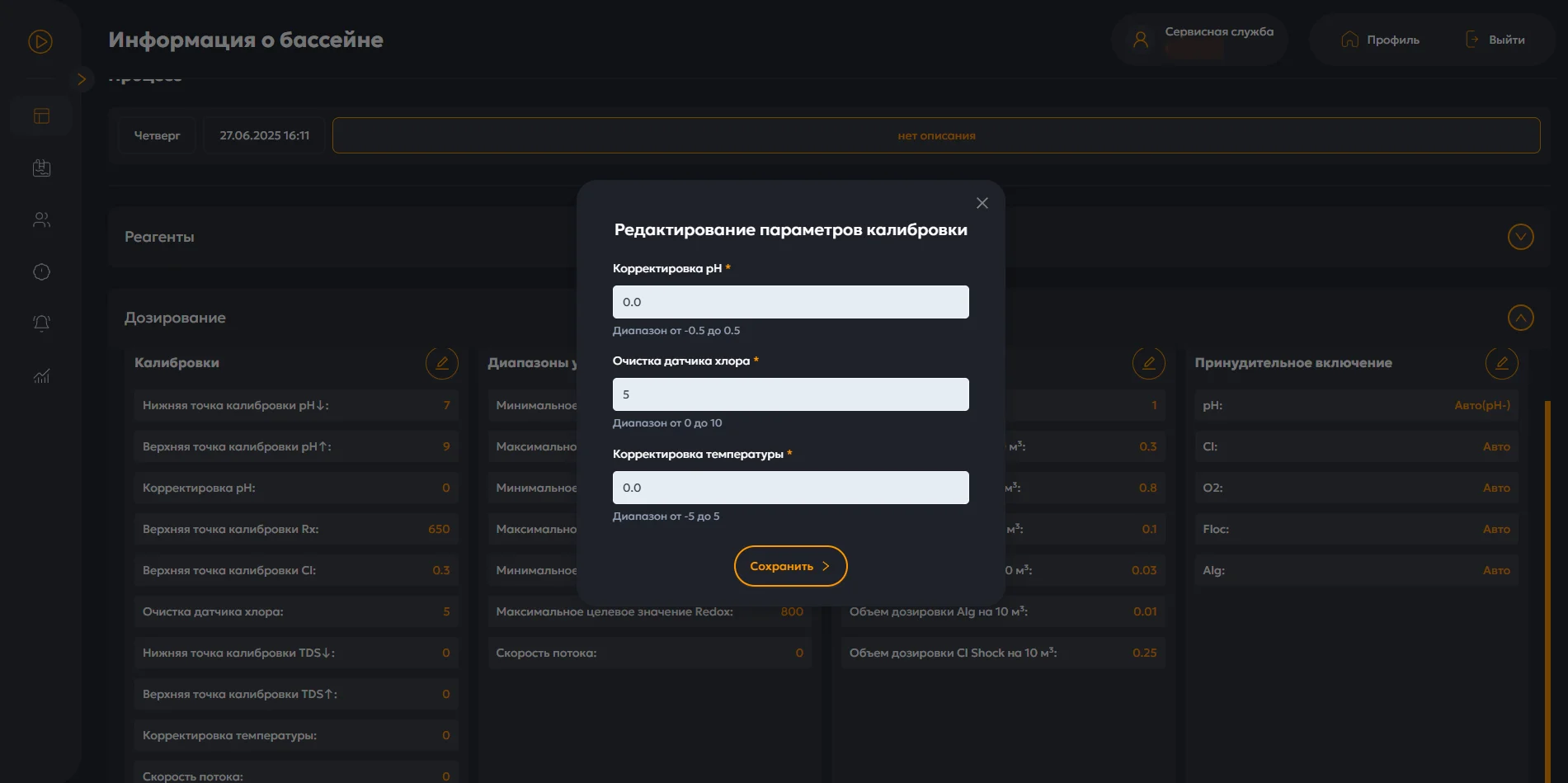

Данный функционал позволяет среагировать на проблемы в плавательном бассейне мгновенно, что даёт возможность предотвратить потенциально опасные ситуации до того, как они станут критическими. Уведомления отправляются на почтовые адреса учетных записей, которые подключены в ACON WEB.

Умный дом

Станция оснащена интерфейсом RS-485 для подключения к системам «Умный дом».
