Многофункциональная станция дозирования для контроля и поддержания рН (водородный показатель) и Rx (окислительно-восстановительный потенциал) воды плавательного бассейна.
Для частных бассейнов объемом от 1 до 250м³.
ФУНКЦИОНАЛ:
- Дозирование и контроль;
- Управление 2-мя насосами фильтрации c плавным пуском;
- Управление контуром подогрева плавательного бассейна;
- Контроль уровня воды переливного или скиммерного плавательного бассейна;
- Управление 2-мя автоматическими обратными промывками;
- Управление ультрафиолетовой лампой;
- Встроенный удаленный доступ по Bluetooth и Wi-Fi.
ДОЗИРОВАНИЕ И КОНТРОЛЬ:
Высокоточный алгоритм адаптивной логики дозирования любых видов химии для воды плавательного бассейна позволяет добиться наилучших параметров, поддерживая необходимую концентрацию с предельной точностью.
Два гальванически развязанных входа позволяют значительно увеличить точность измерений рH и Rx и, соответственно, последующего контроля дозирования химических реагентов.
Контроль состояния датчиков pH и Rx. Станция по специальному алгоритму каждый цикл дозирования анализирует показания с датчиков-электродов и в случае отсутствия отклика на дозирование отправляет уведомление о необходимости проверки состояния датчиков и последующей их калибровки.
Четыре бесшумных перистальтических насоса с производительностью 2.2 л/ч (опционально 1.5 л/ч) с возможностью настройки на дозирование любых видов химии для плавательных бассейнов. Назначение второго дозирующего насоса на любой вид химии для плавательного бассейна (по умолчанию: 1 – рН, 2 – Cl, 3 – Floc, 4 – Alg).
Возможность подключения неограниченного количества дублирующих дозирующих насосов производительностью до 2.2 л/ч.
Исключение одновременного дозирования реагентов Cl и pH-, так как их смешивание приводит к образованию отравляющего хлора в газовой форме.
Встроенная защита от передозировки — это регулируемая настройка максимально допустимого объёма суточной дозировки химических препаратов, необходимых для достижения требуемой концентрации в воде бассейна. Объём суточной дозировки задается на каждый вид химии. При достижении верхней границы заданного объёма станция останавливает процесс дозирования до завершения текущих суток. В следующие сутки, в случае отсутствия отклика с датчика на дозирование, станция переходит в режим равномерного суточного дозирования до тех пор, пока измерительный датчик не будет повторно откалиброван, тем самым исключая моментальный расход суточного ограничения.
Возможность подключения датчика уровня химии в канистре. Датчик уровня позволяет избежать завоздушивания в дозирующей магистрали, что исключает кристаллизацию хлора. Насос вовремя останавливается, следя за уровнем химии в канистре (Заборный узел ACON).
Контроль потока. В станции присутствует возможность подключения датчика потока.
Журналы дозирования, измерений и событий. Станция ведет журналы расхода химических реагентов, значений pH, Rx и температуры, а также журнал событий, в который записывает аварийный ситуации и дневной отчет по дозированию каждого вида химии.
УПРАВЛЕНИЕ ФИЛЬТРАЦИЕЙ:
Плавный запуск и остановка 2-ух насосов фильтровальной установки мощностью до 2.2кВт, 220В, каждый. Это позволяет во время пуска удерживать параметры электродвигателя в безопасных пределах, что снижает вероятность перегрева обмоток и устраняет рывки в механической части привода, а также вероятность возникновения гидравлических ударов в трубах и задвижках в момент пуска и остановки.
В настройках задается 4 режима нагрузки:
- Малая – 3 часа работа, 5 часов пауза;
- Средняя – 5 часов работа, 3 часа пауза;
- Большая – 7 часов работа, 1 час пауза;
- Общественная – круглосуточный режим работы;
Автоматическая установка тока потребления насоса фильтровальной установки, осуществляется с помощью калибровки насоса в меню пульта.
Встроенные защиты от перегрузки и «сухого хода» по току потребления гарантируют долговечную и надежную работу насосов фильтрации
В станции предусмотрено 3 таймаута на перезапуск насоса, в случаи возникновения аварийной ситуации.
УПРАВЛЕНИЕ ПОДОГРЕВОМ:
При помощи датчика температуры (поставляется в комплекте) измеряется температура воды плавательного бассейна и при необходимости включаются или отключаются исполнительные устройства теплообменника (циркуляционный насос отопления, электромагнитный клапан или электромагнитный контактор электронагревателя).
КОНТРОЛЬ УРОВНЯ ВОДЫ:
Контроль уровня воды переливного бассейна – при подключении 5-ти электродных датчиков.
Контроль уровня воды скиммерного бассейна – при подключении двух водопогружных, кондуктометрического или поплавкового датчика уровня.
Станция поддерживает заданный уровень воды в плавательном бассейне путем управления электромагнитным клапаном (датчики приобретаются отдельно).
Широкий диапазон настроек:
- Регулировка усреднения: от 1 до 60 секунд.
- Регулировка длительности долива: от 1 до 90 минут;
- Длительность паузы, между доливами: от 1 до 10 часов.
- Позволяет использовать систему при разных типах колебаний уровня воды (волны).
- Адаптация долива для малопроизводительных скважин и колодцев.
УПРАВЛЕНИЕ АВТОМАТИЧЕСКОЙ ОБРАТНОЙ ПРОМЫВКОЙ:
Станция управляет автоматической обратной промывкой фильтра AUTOCLEAN S-Light, полностью автоматизируя данный процесс.
В настройках станции задаются параметры:
- Длительности промывки, уплотнения, опорожнения и паузы;
- Циклы промывки. Недельное расписание с возможностью задания до двух промывок в сутки;
- Выбор режима работы насоса фильтрации на время промывки;
- Предельное значение давления, при котором производится принудительная обратная промывка (датчик давления приобретается отдельно).
УПРАВЛЕНИЕ УЛЬТРАФИОЛЕТОВОЙ ЛАМПОЙ:
Станция включает и отключает УФ лампу при работе насоса фильтрации.
ИНТЕРФЕЙС:
Матричный дисплей с интуитивно понятным интерфейсом на русском и английском языках. 6 кнопок управления позволяют удобно перемещаться по меню станции.

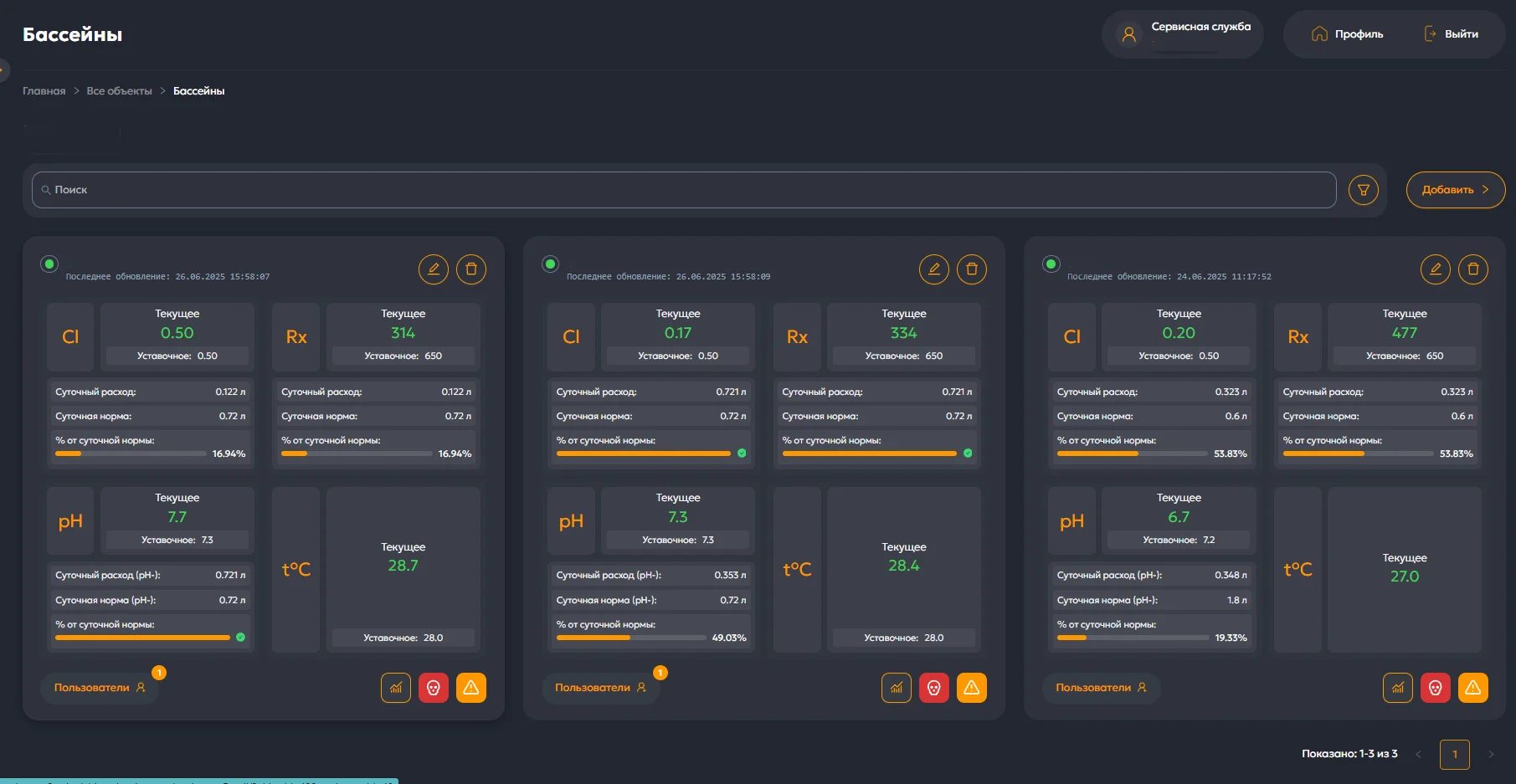

Встроенные Wi-Fi и Bluetooth модули. Удаленное управление осуществляется через мобильные приложения ACON WEB CONTROL и ACON Bluetooth CONTROL.
Доступ в приложении разделен на 3 уровня:
- Работа. Пользовательский раздел с возможностью мониторинга значений и изменениях их, рамки которых задаются в сервисном разделе. Также присутствует возможность изменения режима нагрузки на бассейн.
- Настройки. Раздел для обслуживающего персонала с возможностью отслеживания статистики и изменения режимов фильтрации, обратной промывки и долива.
- Сервис. Сервисный раздел с возможностью изменения всех функций станции дозирования по Bluetooth. В WEB версии часть функционала недоступна, потому что некоторые настройки такие как калибровка датчиков либо смена назначения дозирующих насосов требуют физического присутствия на объекте.
По умолчанию на разделы настройки и сервис установлены пароли, которые можно изменить. Данное разделение на уровни позволяет предоставить доступ согласно компетентность сотрудника или пользователя.
Уведомления по E-mail. Станция сама формирует сообщение и отправляет на указанные в настройках почтовые адреса. Данный функционал позволяет среагировать на проблемы в плавательном бассейне мгновенно, что даёт возможность предотвратить потенциально опасные ситуации до того, как они станут критическими. В настройках можно задать 3 почтовых ящика, на которые будут приходить письма.
Интерфейс RS-485 для подключения к системам «Умный дом».
Электрические параметры
Напряжение питания
220В ± 10%
Частота питания
50Гц
Класс защиты от поражения электрическим током
Класс I
Максимальное потребление мощности, без учета подключаемой нагрузки
50 Вт
Длительность цикла обратной промывки
3 сек
Класс защиты
IP56
Размеры и вес
Размеры пульта управления
355 х 245 х 90 мм
Масса пульта управления
1.3 кг
Дозирование
Количество дозирующих насосов
4 шт
Тип дозирующего насоса
Перистальтический
Максимальная производительность перистальтического дозирующего насоса, при противодавлении 0,7 бар
1,5 и 2,2 л/ч
Максимальное противодавление для перистальтического дозирующего насоса
1,3 бар
Материал трубки перистальтического дозирующего насоса
Santoprene
Материал всасывающей и напорной трубки
SOFT PVC
Размер всасывающей и напорной трубки
4 х 6 мм
Максимальная длина всасывающей трубки дозирующего насоса
2 м
Максимальная длина напорной трубки дозирующего насоса
2 м
Максимальная температура перекачиваемой жидкости
+40 С°
Рабочее противодавление для перистальтических дозирующих насосов
0,7 бар
Измерение
Максимальное давление в пробоотборной ячейке
2 бар
Диапазон измерения водородного показателя рН
0,0 – 9,9 ед
Диапазон измерения Rx (ОВП)
000 – 999 mV
Диапазон измерения температуры воды
0 – 52 С°
Материал проточной трубки
SOFT PVC
Размер проточной трубки
10 х 14 мм
Измеряемые параметры
Rx pH
Объем бассейна
Минимальный объем бассейна
1 м3
Максимальный объем бассейна (частный)
250 м3
Окружающая среда
Температура окружающего воздуха
+5÷35 С˚
Влажность окружающего воздуха
0.75
Фильтрация
Максимальный ток нагрузки для каждого насоса фильтровальной установки
10А (2,2кВт)
Максимальный ток нагрузки для подключения ультрафиолетовой лампы
2А (0,4кВт)
Количество подключаемых насосов фильтрации
2 шт
Нагрев
Максимальный ток нагрузки для подключения исполнительных устройств нагрева
2А (0,4кВт)
Долив воды
Максимальный ток нагрузки для подключения исполнительного устройства долива воды
2А (0,4кВт)
Тип подключения датчиков уровня
Кондуктометрические Поплавковый (герконовый)
Регулировка длительности усреднения
1 – 60 сек
Регулировка длительности долива воды
1 – 90 мин
Регулировка длительности паузы
1 – 10 ч
Удаленный доступ
Wi-Fi
IEEE 802.11 b/g/n-compliant
Частотный диапазон Wi-Fi сети
2,4 ГГц
Bluetooth LE
Bluetooth 5
Промывка фильтра
Диапазон установки давления
0,5 – 2,0 бар
Другое
Количество режимов работы
2 шт
Комплектация DOMINATOR
- Блок управления DOMINATOR - 1шт;
- Комплект к дозирующему насосу (всасывающий и подающий с клапанами) ACON - 4шт:
- Трубка SOFT PVC 4×6мм (2м) – 2шт;
- Клапан впрыска удлиненный 1/2"НР ACON – 1шт;
- Клапан забора хим. реагентов 1/2"НР ACON – 1шт.
- Датчик-электрод pH Ø12мм с кабелем 2м - 1шт;
- Датчик-электрод Rx Ø12мм с кабелем 2м - 1шт;
- Комплект буферных калибровочных растворов - 1шт:
- рН7 – 1шт;
- рН9 – 1шт;
- Rx 650 – 1шт.
- Трубка SOFT PVC 10×14 мм (5м) - 1шт;
- Пробоотборная ячейка в сборе (датчик темп., 2 держателя электрода, 2 фитинга) - 1шт;
- Седелка клеевая ПВХ 1/2"ВР-D50/63 - 6шт;
- Кран ПВХ шаровый 1/2"ВР-1/2"НP - 2шт;
- Фитинг 1/2" НР-трубка D14мм - 2шт;
- Тест-набор колорометрический Pooltester Cl/pH (0.1-3.0мг/л и 6.8-8.2 ед. pH) - 1шт;
- Шнур ПВС-ВП 3×0,75 - 1шт;
- Комплект крепежа - 1шт:
- Дюбель 6*40 – 7шт;
- Саморез 4,0*35 – 4шт;
- Саморез 4,0*70 – 3шт.
- Инструкция - 1шт;
- Гарантийный талон - 1шт;
