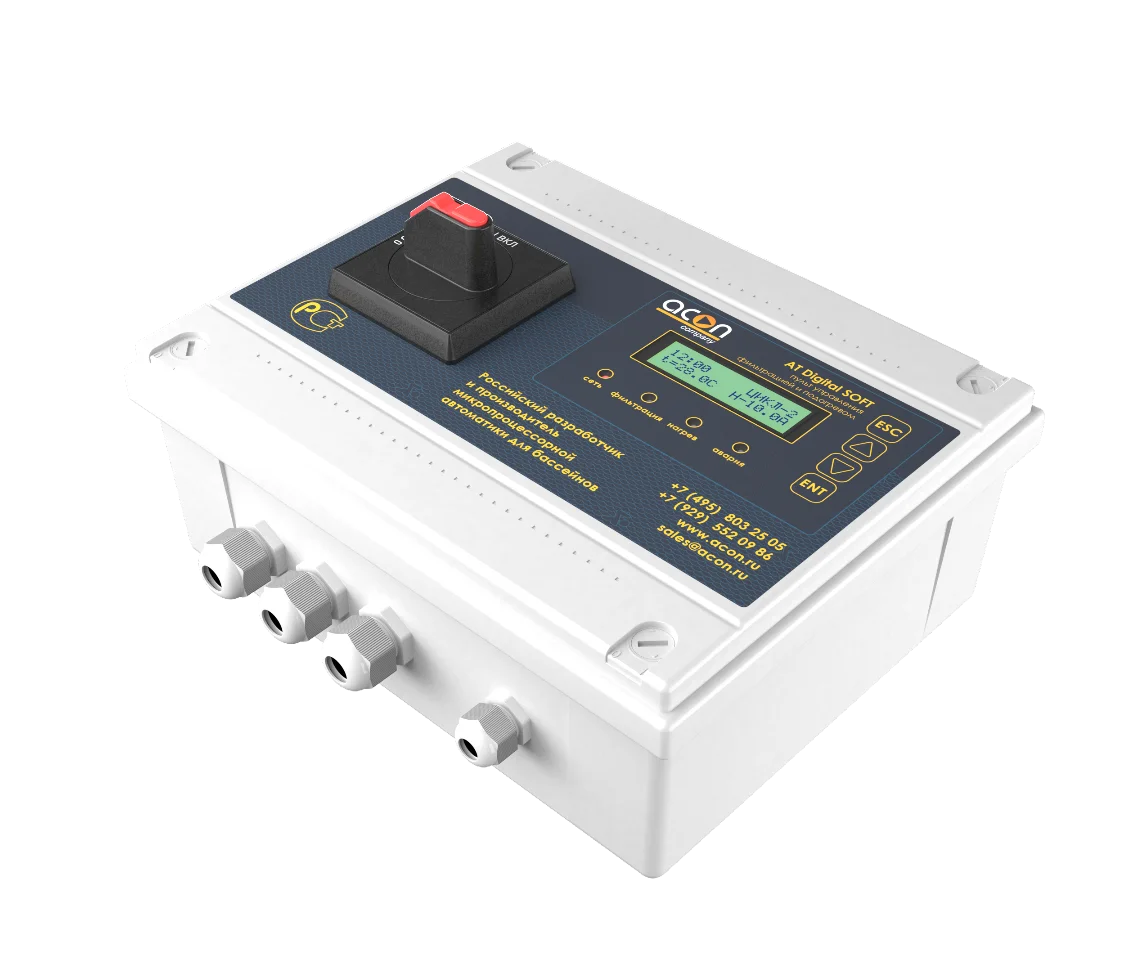

AT Digital SOFT, фото 1

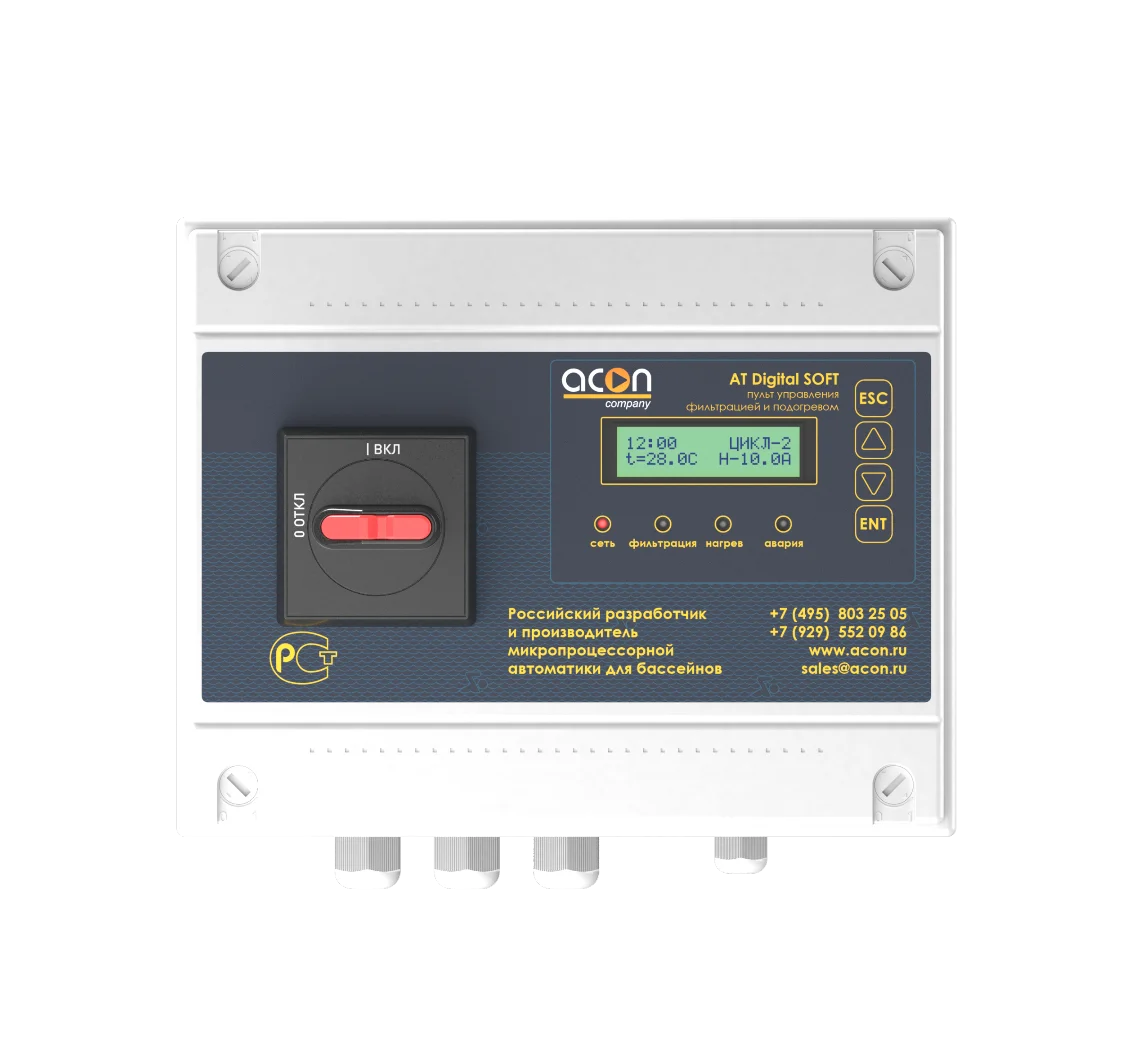

AT Digital SOFT, фото 2

Пульт управления фильтрацией и подогревом
AT Digital SOFT

В наличии

87 200

AT Digital SOFT - это пульт управления с плавным пуском насоса фильтрации 380 В и подогревом плавательного бассейна.

УПРАВЛЕНИЕ ФИЛЬТРАЦИЕЙ:

Плавный запуск и остановка насоса фильтровальной установки мощностью до 5.5кВт, 380В. Это позволяет во время пуска удерживать параметры электродвигателя в безопасных пределах, что снижает вероятность перегрева обмоток и устраняет рывки в механической части привода, а также вероятность возникновения гидравлических ударов в трубах и задвижках в момент пуска и остановки.

Подключение 2-ого насоса фильтрации по RS-485 через модульное устройство запуска с плавным пуском и встроенными защитами.

Программируемые циклы работы обеспечивают запуск и остановку насоса по заранее установленным промежуткам времени. В течение суток пульт позволяет задать 10 циклов пуска и остановки с точностью до 1 минуты.

Встроенные защиты от перегрузки и “сухого хода” по току потребления гарантируют долговечную и надежную работу насоса фильтрации.

Автоматическая калибровка тока потребления насоса фильтровальной установки. Таким образом достаточно запустить на пульте управления процесс калибровки и пульт сам выставит необходимые параметры для защиты насоса от перегрузки и сухого хода.

В пульте реализовано три таймаута (1, 5, 15 минут) на перезапуск насоса. После третьего неудачного перезапуска пульт заблокирует работу насоса до устранения причины возникновения аварии.

Круглосуточный режим работы с возможностью выбора режима первого запуска бассейна.

Возможность принудительного запуска насоса фильтровальной установки для промывки фильтра или прокачки гидравлической системы.

УПРАВЛЕНИЕ ПОДОГРЕВОМ:
При помощи датчика температуры (поставляется в комплекте) измеряется температура воды плавательного бассейна и при необходимости включаются или отключаются исполнительные устройства теплообменника (циркуляционный насос отопления, электромагнитный клапан или электромагнитный контактор электронагревателя).

Возможность установки приоритета нагрева воды. В данном режиме насос фильтровальной установки продолжает штатную работу, игнорируя установленные циклы работы. Переход на циклы работы произойдет в автоматическом режиме, когда вода в плавательном бассейне прогреется до установленного значения температуры.

УПРАВЛЕНИЕ ОБРАТНОЙ ПРОМЫВКОЙ:
Пульт управляет автоматической обратной промывкой фильтра AUTOCLEAN S-Light через интерфейс RS-485, полностью автоматизируя данный процесс.

В настройках задаются параметры:
Длительности промывки, уплотнения, опорожнения и паузы;
Циклы промывки. Недельное расписание с возможностью задания до двух промывок в сутки;
Выбор режима работы насоса фильтрации на время промывки;
Предельное значение давления, при котором производится принудительная обратная промывка (датчик давления приобретается отдельно).

ИНТЕРФЕЙС:
Информативный двустрочный дисплей с интуитивно-понятным интерфейсом на русском языке позволяет максимально просто настроить работу пульта.
Накопление статистики по аварийным ситуациям.
Сохранение всех настроек в энергонезависимой памяти. При отключении электропитания все заданные настройки сохраняются без изменений.
Для дополнительного контроля и управления предусмотрены «сухие» беспотенциальные группы контактов.

Электрические параметры

Класс защиты

IP56

Максимальное потребление мощности, без учета подключаемой нагрузки

50 Вт

Класс защиты от поражения электрическим током

Класс I

Частота питания

50Гц

Напряжение питания

380В ± 10%

Фильтрация

Количество подключаемых насосов фильтрации

1 шт

Максимальный ток нагрузки для каждого насоса фильтровальной установки

12А (5,5кВт 380В)

Нагрев

Максимальный ток нагрузки для подключения исполнительных устройств нагрева

2А (0,4кВт)

Окружающая среда

Влажность окружающего воздуха

0.75

Температура окружающего воздуха

+5÷35 С˚

Измерение

Диапазон измерения температуры воды

0 – 52 С°

Размеры и вес

Масса пульта управления

1.4 кг

Размеры пульта управления

190 х 170 х 70 мм

Комплектация AT Digital SOFT

  1. Пульт  AT Digital SOFT 3*380V 5,5kW - 1шт;
  2. Датчик температуры 0-50°С М12×1.5 - 1шт;
  3. Комплект крепежа - 1шт:
    1. Дюбель 6*40 – 4 шт;
    2. Саморез 4,0*35 – 4 шт.
  4. Инструкция - 1шт;
  5. Гарантийный талон - 1шт;
