Пульт управления фильтрацией и подогревом
AM Digital SOFT DOUBLE BT/Wi-Fi
В наличии

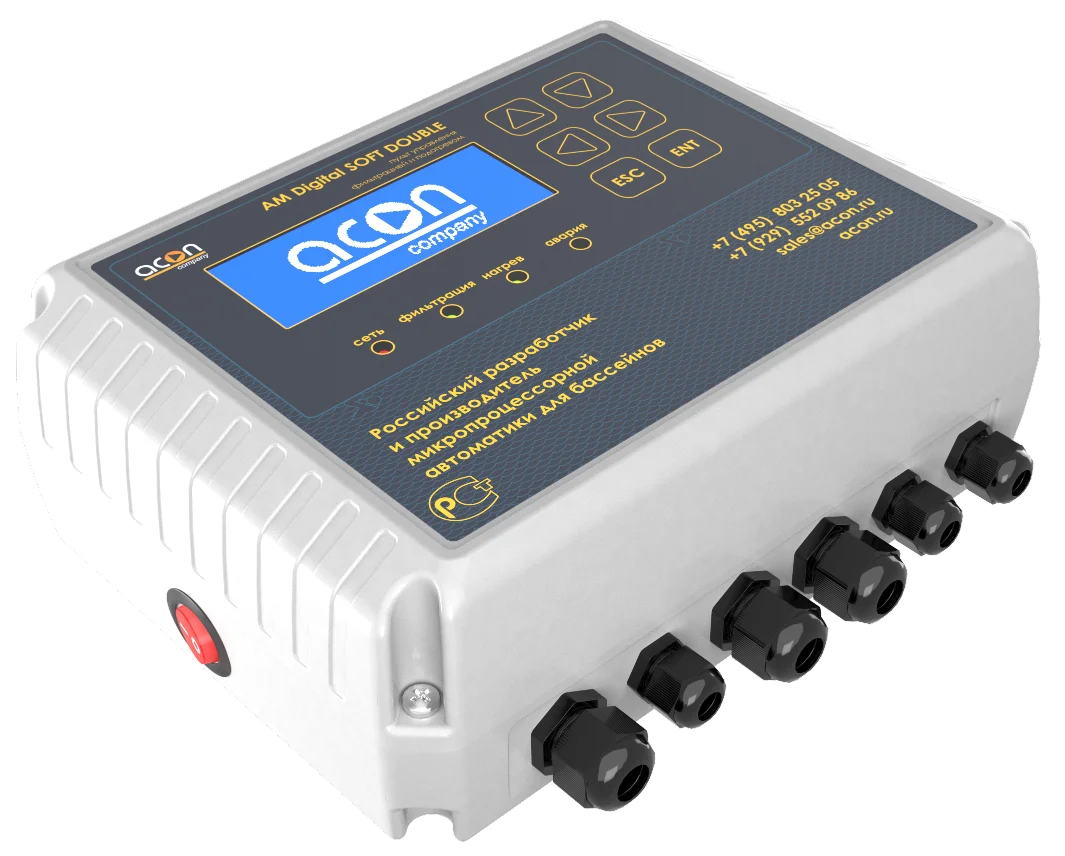

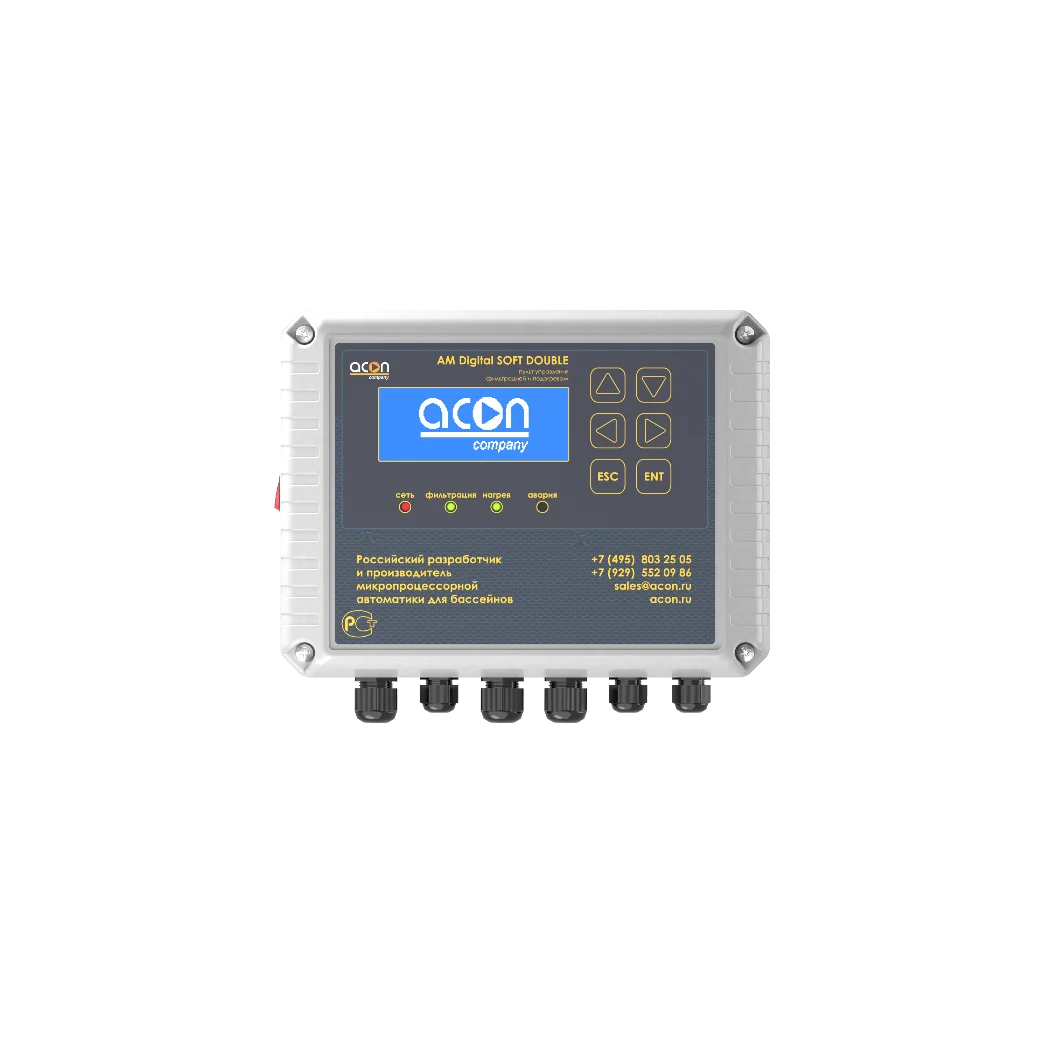

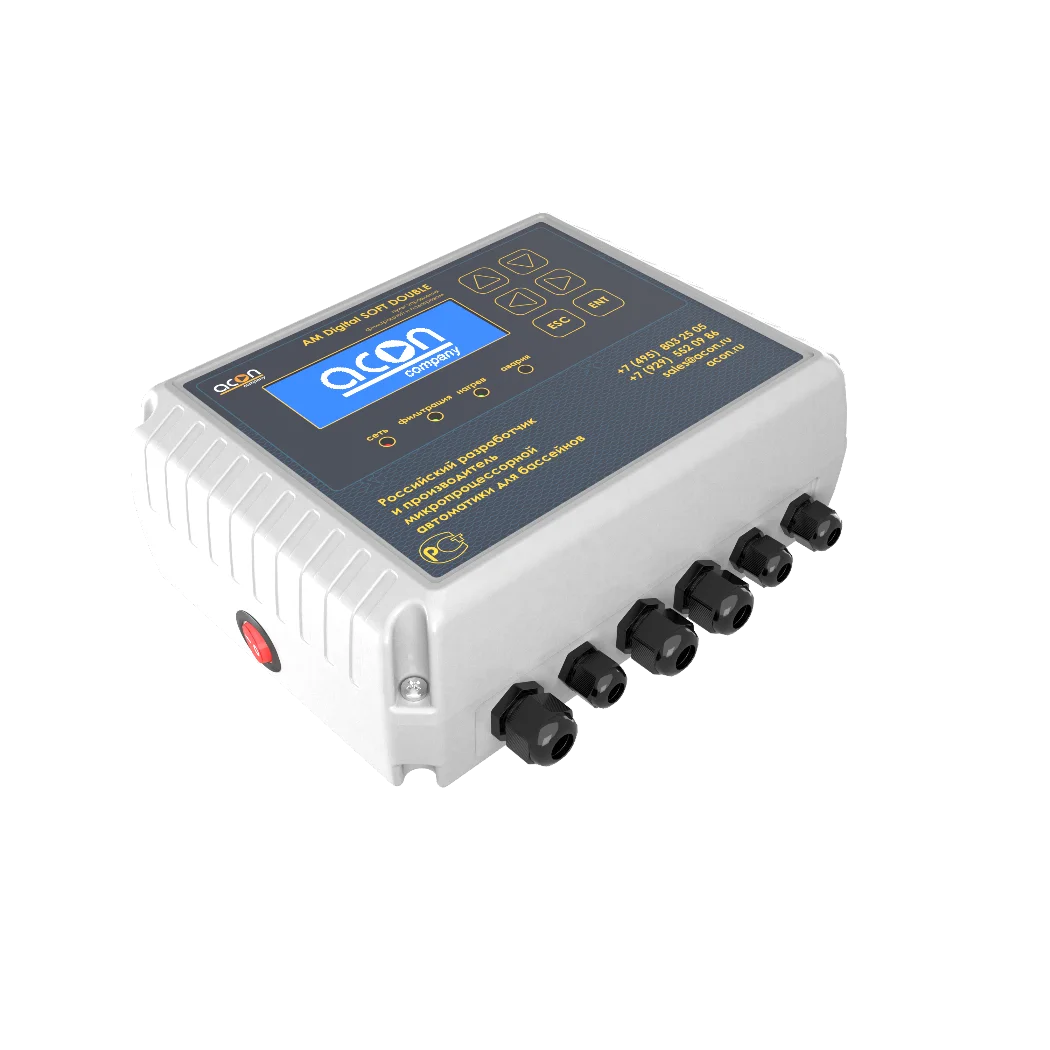

AM Digital SOFT DOUBLE BT/Wi-Fi — пульт управления с плавным пуском двух насосов фильтрации 220 В и подогревом плавательного бассейна, со встроенным удалённым доступом по Bluetooth и Wi-Fi.
УПРАВЛЕНИЕ ФИЛЬТРАЦИЕЙ
Плавный запуск и остановка насосов фильтровальной установки мощностью до 2.2кВт, 220В, каждый. Это позволяет во время пуска удерживать параметры электродвигателя в безопасных пределах, что снижает вероятность перегрева обмоток и устраняет рывки в механической части привода, а также вероятность возникновения гидравлических ударов в трубах и задвижках в момент пуска и остановки.
Программируемые циклы работы обеспечивают запуск и остановку насоса по заранее установленным промежуткам времени. В настройках блока присутствует 3 вида расписания фильтрации:
- Недельное расписание с 4 циклами на каждый день. Подходит для бассейнов с переменным количеством пользователей по дням недели;
- Дневное расписание с 4 циклами. Подходит для бассейнов с постоянным ежедневным количеством посетителей;
- Круглосуточный режим. Рекомендуется для всех общественных бассейнов.
Встроенные защиты от перегрузки и “сухого хода” по току потребления гарантируют долговечную и надежную работу насосов фильтрации.
Автоматическая калибровка тока потребления насоса фильтровальной установки. Таким образом достаточно запустить на блоке управления процесс калибровки и он сам выставит необходимые параметры для защиты насоса от перегрузки и “сухого хода”.
В блоке реализовано три таймаута (1, 5, 15 минут) на перезапуск насоса. После третьего неудачного перезапуска блок заблокирует работу насоса до устранения причины возникновения аварии.
Круглосуточный режим работы с возможностью выбора режима первого запуска бассейна.
Возможность принудительного запуска насоса фильтровальной установки для промывки фильтра или прокачки гидравлической системы.
УПРАВЛЕНИЕ ПОДОГРЕВОМ
При помощи датчика температуры (поставляется в комплекте) измеряется температура воды плавательного бассейна и при необходимости включаются или отключаются исполнительные устройства теплообменника (циркуляционный насос отопления, электромагнитный клапан или электромагнитный контактор электронагревателя).
Возможность установки приоритета нагрева воды. В данном режиме насос фильтровальной установки продолжает штатную работу, игнорируя установленные циклы работы. Переход на циклы работы произойдет в автоматическом режиме, когда вода в плавательном бассейне прогреется до установленного значения температуры.
УПРАВЛЕНИЕ ПОДСВЕТКОЙ
Включение и отключение подсветки осуществляется 2 способами:
- Через систему ACON WEB удаленного управления либо мобильное приложение;
- Через интерфейс блока;
Настраиваемые интервалы автоматического отключения. Блок автоматически отключает подсветку по истечению заданного времени.
УПРАВЛЕНИЕ ОБРАТНОЙ ПРОМЫВКОЙ
Суфлер обратной промывки фильтра. В меню устройства поэтапно отображаются подсказки по смене положения клапана, при подтверждении смены, автоматически включается насос на заданное в настройках время для каждого положения.
Блок управляет 2-мя автоматическими обратными промывками фильтра AUTOCLEAN S-Light через интерфейс RS-485, полностью автоматизируя данный процесс.
В настройках задаются параметры:
- Длительности промывки, уплотнения, опорожнения и паузы;
- Циклы промывки. Недельное расписание с возможностью задания до двух промывок в сутки;
- Выбор режима работы насоса фильтрации на время промывки;
- Предельное значение давления, при котором производится принудительная обратная промывка (датчик давления приобретается отдельно).
УПРАВЛЕНИЕ УФ ЛАМПОЙ
Блок включает и отключает УФ лампу при работе насоса фильтрации.
ИНТЕРФЕЙС

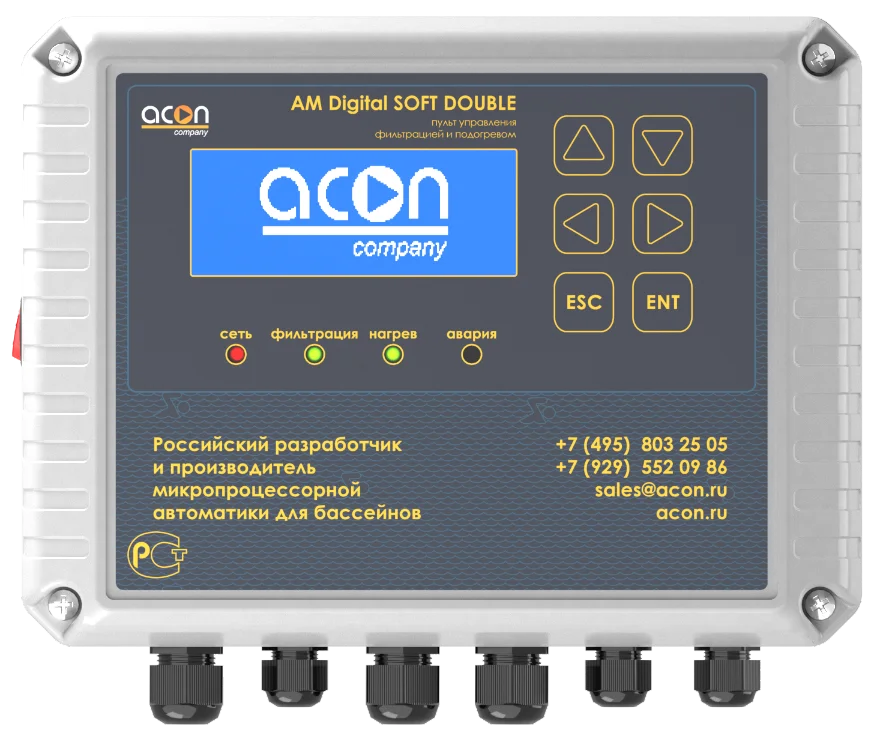

Матричный дисплей с интуитивно понятным интерфейсом на русском и английском языках. 6 кнопок управления позволяют удобно перемещаться по меню станции.

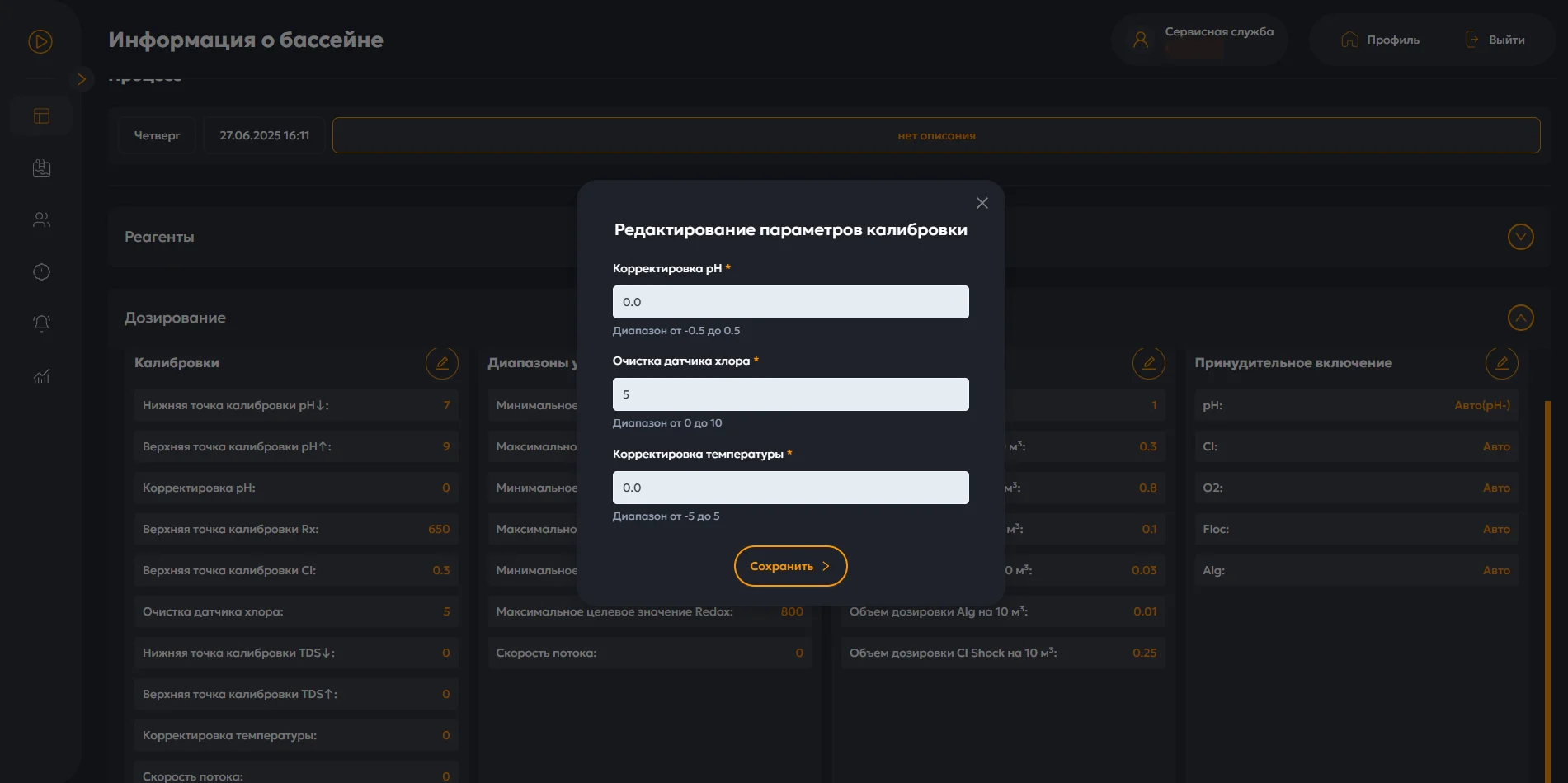

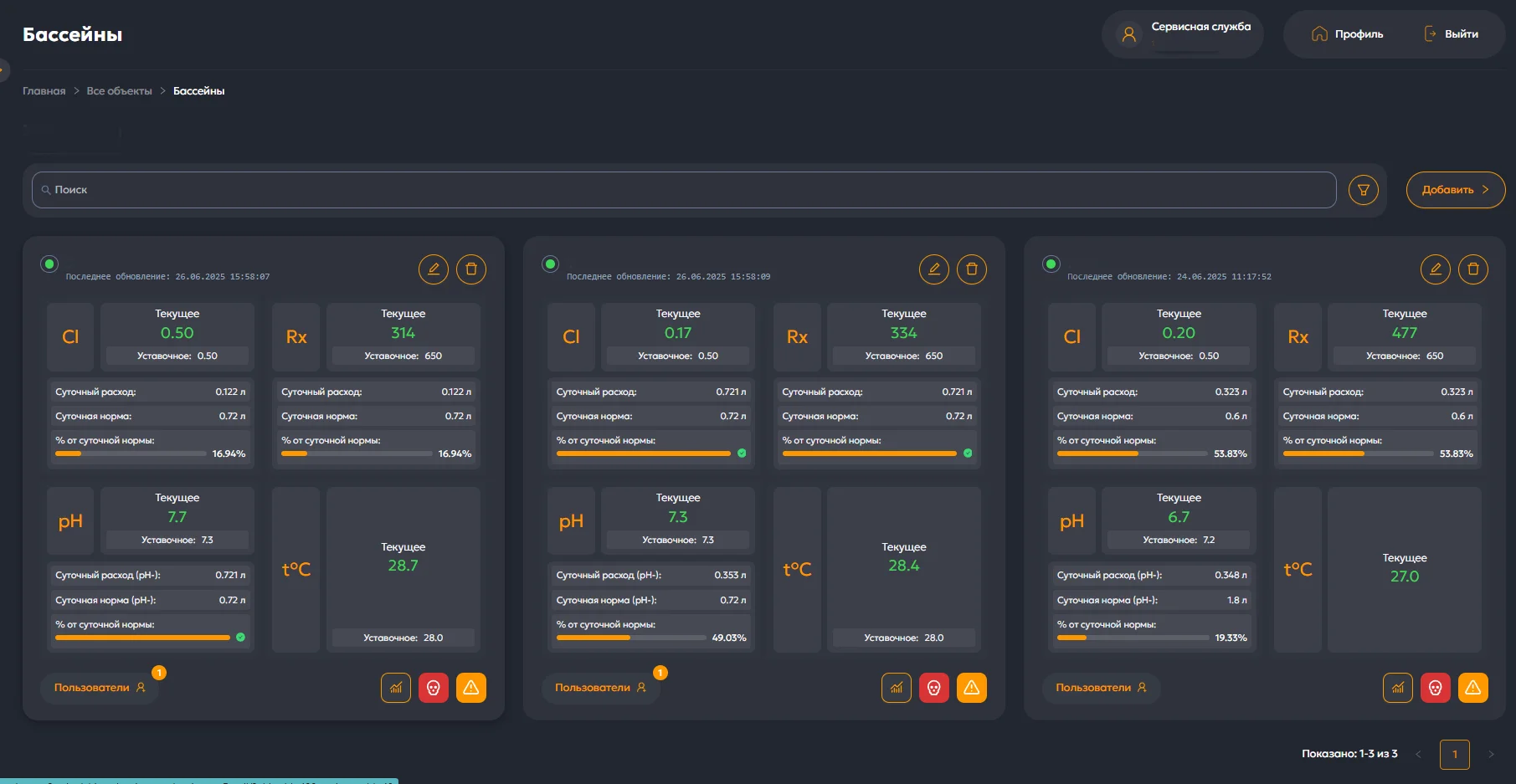

Встроенные Wi-Fi и Bluetooth модули. Удаленное управление осуществляется через мобильные приложения ACON WEB CONTROL и ACON Bluetooth CONTROL.
Доступ в приложении разделен на 3 уровня:
- Работа. Пользовательский раздел с возможностью мониторинга значений и изменениях их, рамки которых задаются в сервисном разделе. Также присутствует возможность изменения режима нагрузки на бассейн.
- Настройки. Раздел для обслуживающего персонала с возможностью отслеживания статистики и изменения режимов фильтрации, обратной промывки и долива.
- Сервис. Сервисный раздел с возможностью изменения всех функций станции дозирования по Bluetooth. В WEB версии часть функционала недоступна.
По умолчанию на разделы настройки и сервис установлены пароли, которые можно изменить. Данное разделение на уровни позволяет предоставить доступ согласно компетентности сотрудника или пользователя.
УВЕДОМЛЕНИЯ ПО E-MAIL
Пульт сам формирует сообщение и отправляет на указанные в настройках почтовые адреса. Данный функционал позволяет среагировать на проблемы в плавательном бассейне мгновенно, что даёт возможность предотвратить потенциально опасные ситуации до того, как они станут критическими. В настройках можно задать 3 почтовых ящика, на которые будут приходить письма.
Окружающая среда
Класс защиты
IP56
Влажность окружающего воздуха
0.75
Температура окружающего воздуха
+5÷35 С˚
Фильтрация
Количество подключаемых насосов фильтрации
2 шт
Максимальный ток нагрузки для каждого насоса фильтровальной установки
10А (2,2кВт)
Нагрев
Максимальный ток нагрузки для подключения исполнительных устройств нагрева
2А (0,4кВт)
Электрические параметры
Максимальное потребление мощности, без учета подключаемой нагрузки
15 Вт
Класс защиты от поражения электрическим током
Класс I
Частота питания
50Гц
Напряжение питания
220В ± 10%
Измерение
Диапазон измерения температуры воды
0 – 52 С°
Размеры и вес
Масса пульта управления
0.35 кг
Размеры пульта управления
210 х 157 х 74.5 мм
- Пульт AM Digital Soft DOUBLE 220V 2,2kW - 1 шт.
- Датчик температуры 0-50°С М12×1.5 - 1 шт.
- Комплект крепежа:
- Дюбель 6*40 – 4 шт;
- Саморез 4,0*35 – 4 шт.
- Инструкция - 1 шт.
- Гарантийный талон - 1 шт.
