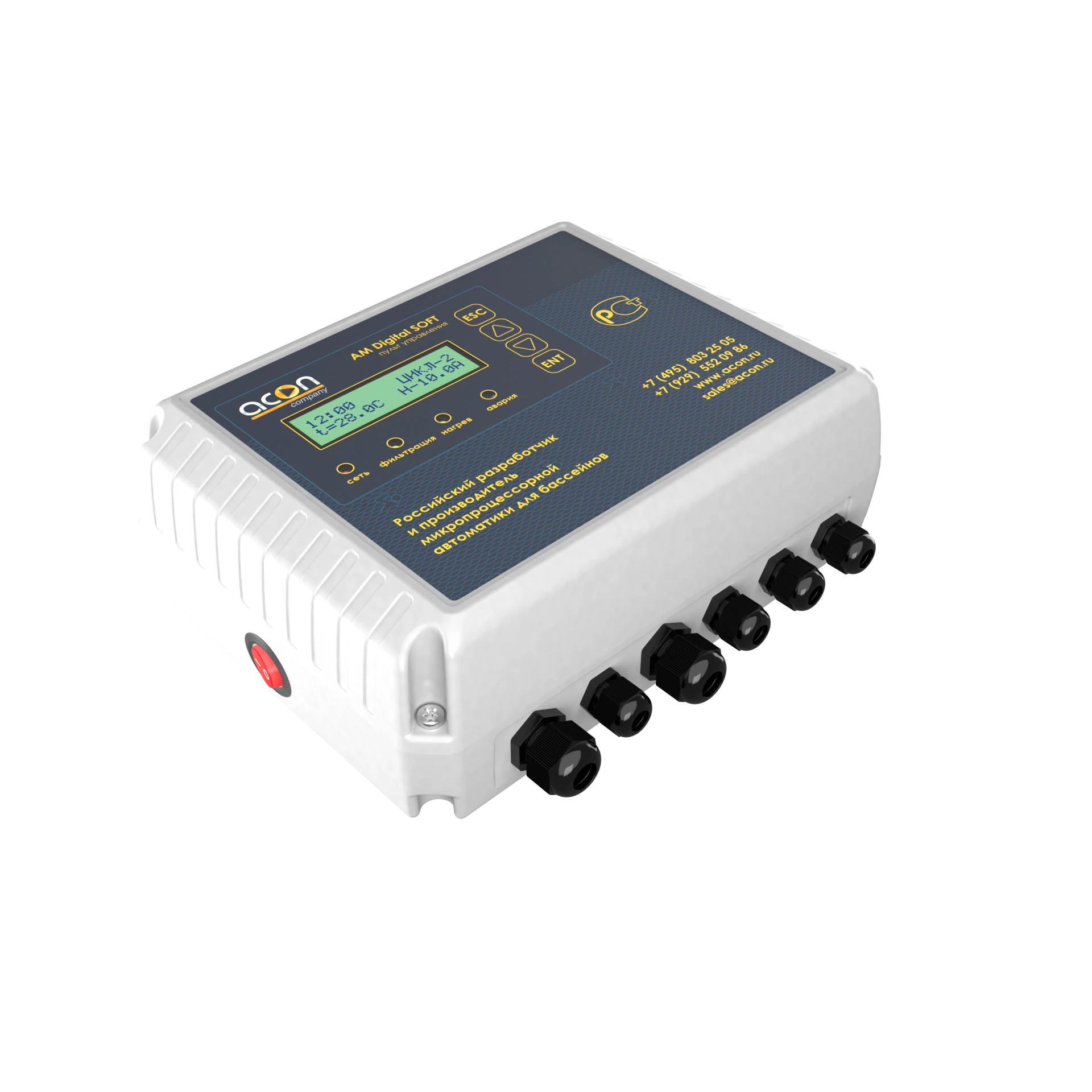

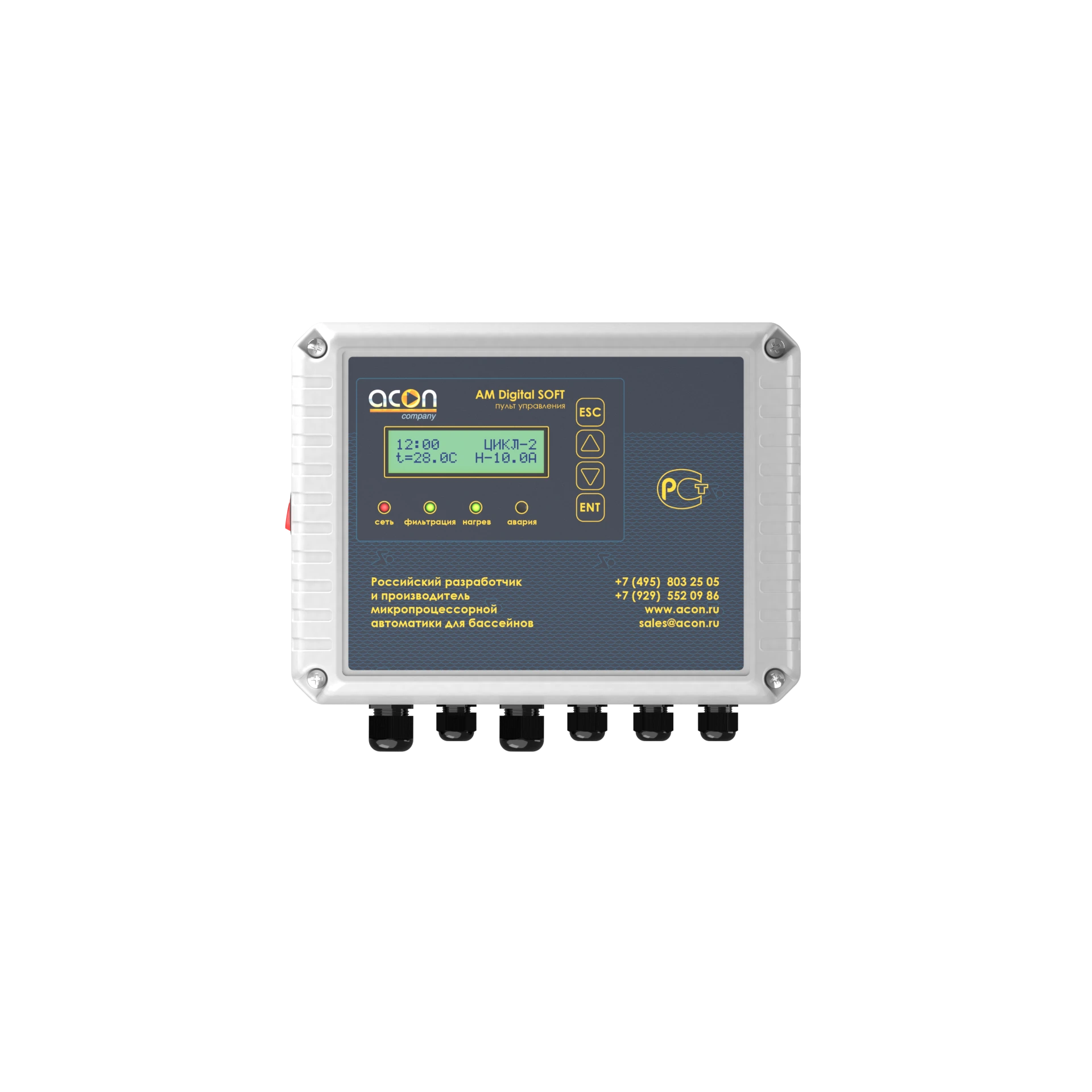

Пульт управления с плавным пуском насоса фильтрации 220 В и подогревом плавательного бассейна.
УПРАВЛЕНИЕ ФИЛЬТРАЦИЕЙ:
Плавный запуск и остановка насоса фильтровальной установки мощностью до 2.2кВт, 220В. Это позволяет во время пуска удерживать параметры электродвигателя в безопасных пределах, что снижает вероятность перегрева обмоток и устраняет рывки в механической части привода, а также вероятность возникновения гидравлических ударов в трубах и задвижках в момент пуска и остановки.
Программируемые циклы работы обеспечивают запуск и остановку насоса по заранее установленным промежуткам времени. В течение суток пульт позволяет задать 10 циклов пуска и остановки с точностью до 1 минуты.
Встроенные защиты от перегрузки и “сухого хода” по току потребления гарантируют долговечную и надежную работу насоса фильтрации. Автоматическая калибровка тока потребления насоса фильтровальной установки. Таким образом достаточно запустить на пульте управления процесс калибровки и пульт сам выставит необходимые параметры для защиты насоса от перегрузки и сухого хода.
В пульте реализовано три таймаута (1, 5, 15 минут) на перезапуск насоса. После третьего неудачного перезапуска пульт заблокирует работу насоса до устранения причины возникновения аварии.
Круглосуточный режим работы с возможностью выбора режима первого запуска бассейна.
Возможность принудительного запуска насоса фильтровальной установки для промывки фильтра или прокачки гидравлической системы.
УПРАВЛЕНИЕ ПОДОГРЕВОМ:
При помощи датчика температуры (поставляется в комплекте) измеряется температура воды плавательного бассейна и при необходимости включаются или отключаются исполнительные устройства теплообменника (циркуляционный насос отопления, электромагнитный клапан или электромагнитный контактор электронагревателя).
Возможность установки приоритета нагрева воды. В данном режиме насос фильтровальной установки продолжает штатную работу, игнорируя установленные циклы работы. Переход на циклы работы произойдет в автоматическом режиме, когда вода в плавательном бассейне прогреется до установленного значения температуры.
В пульте реализован 1 назначаемый выход, который можно использовать для управления автоматической обратной промывкой либо УФ лампой.
УПРАВЛЕНИЕ ОБРАТНОЙ ПРОМЫВКОЙ:
Суфлер обратной промывки фильтра. В меню устройства поэтапно отображаются подсказки по смене положения клапана, при подтверждении смены, автоматически включается насос на заданное в настройках время для каждого положения.
Пульт управляет автоматической обратной промывкой фильтра AUTOCLEAN S-Light полностью автоматизируя данный процесс.
В настройках задаются параметры:
- Циклы промывки. Недельное расписание с возможностью задания до двух промывок в сутки;
- Выбор режима работы насоса фильтрации на время промывки;
УПРАВЛЕНИЕ УФ ЛАМПОЙ:
Пульт включает и отключает УФ лампу при работе насоса фильтрации.
ИНТЕРФЕЙС:
Информативный двустрочный дисплей с интуитивно-понятным интерфейсом на русском языке позволяет максимально просто настроить работу пульта.
Накопление статистики по аварийным ситуациям.
Сохранение всех настроек в энергонезависимой памяти. При отключении электропитания все заданные настройки сохраняются без изменений.
Для дополнительного контроля и управления предусмотрены «сухие» беспотенциальные группы контактов
Электрические параметры
Напряжение питания
220В ± 10%
Частота питания
50Гц
Класс защиты от поражения электрическим током
Класс I
Максимальное потребление мощности, без учета подключаемой нагрузки
15 Вт
Длительность цикла обратной промывки
3 сек
Класс защиты
IP56
Размеры и вес
Размеры пульта управления
210 х 157 х 74.5 мм
Масса пульта управления
0.3 кг
Измерение
Диапазон измерения температуры воды
0 – 52 С°
Окружающая среда
Температура окружающего воздуха
+5÷35 С˚
Влажность окружающего воздуха
0.75
Фильтрация
Максимальный ток нагрузки для каждого насоса фильтровальной установки
10А (2,2кВт)
Количество подключаемых насосов фильтрации
1 шт
Нагрев
Максимальный ток нагрузки для подключения исполнительных устройств нагрева
2А (0,4кВт)
Комплектация AM DIGITAL SOFT
- Пульт AM Digital Soft - 1шт;
- Датчик температуры 0-50°С М12×1.5 - 1шт;
- Комплект крепежа - 1шт:
- Дюбель 6*40 – 4 шт;
- Саморез 4,0*35 – 4 шт.
- Инструкция - 1шт;
- Гарантийный талон - 1шт;
