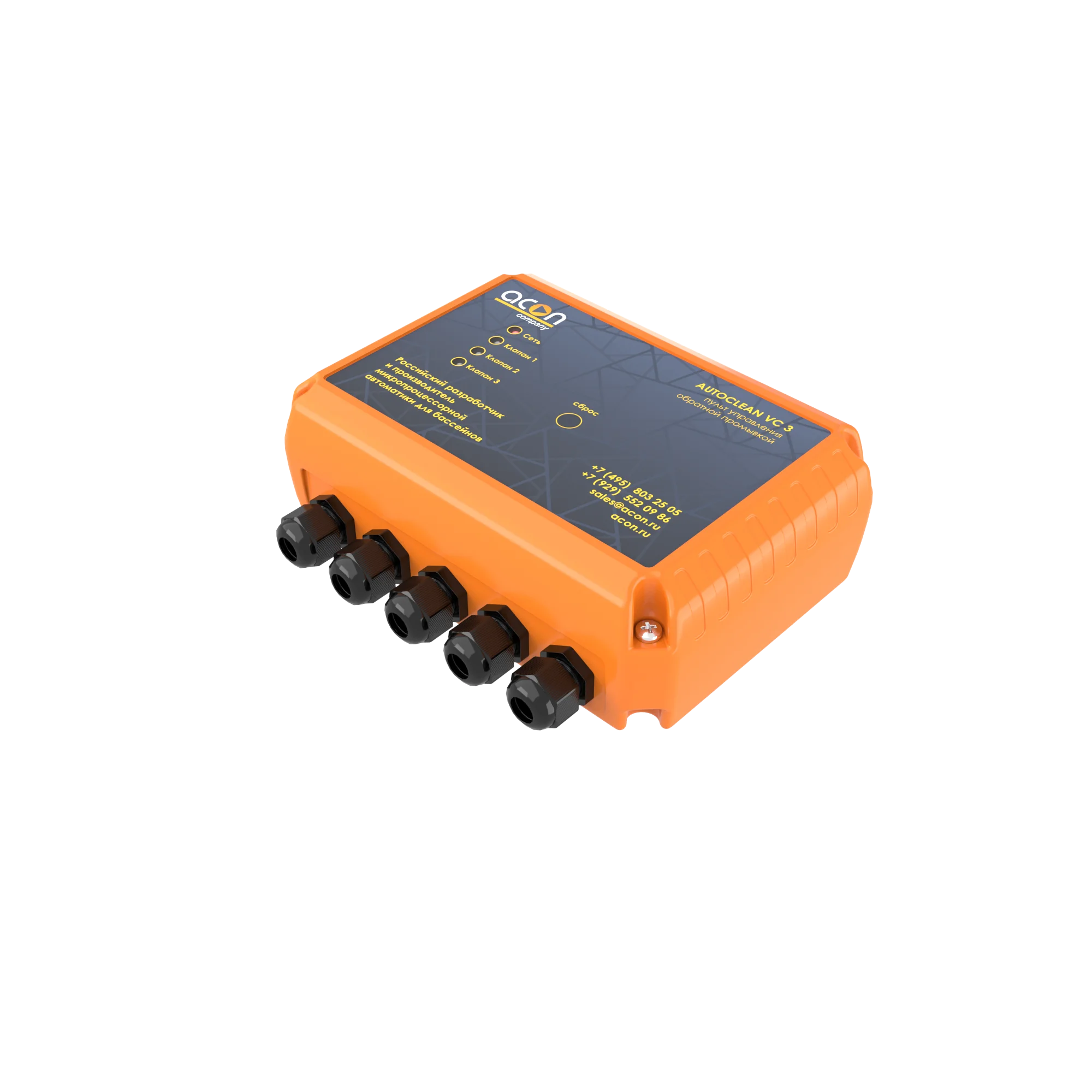

Пульт управления обратной промывкой
AUTOCLEAN VC3
В наличии
45 300 ₽
Пульт AUTOCLEAN VC3 предназначен для управления гидроклапанами обратной промывки песочных фильтров плавательных бассейнов.
Управление сменой положения осуществляется путем подачи напряжения 220V на электромагнитный клапан. На плате реализована силовая группа контактов фаза и ноль для каждого канала.
Пульт управляет 3-мя гидроклапанами для обвязки 1 фильтра:
01
5-ти ходовой клапан – режим обратной промывки (Backwash);
02
3-х ходовой клапан – режим уплотнения песка (Rinse);
03
2-х ходовой клапан – запорный (Для системы из 2-ух фильтров).
Для управления системой из 2-ух фильтров необходимо устанавливать AUTOCLEAN VC3 для каждого контура:
- 1 фильтр – 1 пульт AUTOCLEAN VC
- 2 фильтра – 2 пульта (по одному блоку на каждый фильтр)
Настройка параметров промывки осуществляется через мастер устройство по интерфейсу RS-485:
- SmartPoolBox Light;
- AM Digital SOFT BT/Wi-Fi;
- AM Digital SOFT DOUBLE BT/Wi-Fi.
На плате реализованы потенциометры для выбора адреса RS-485 и длительности смены положения гидроклапана.

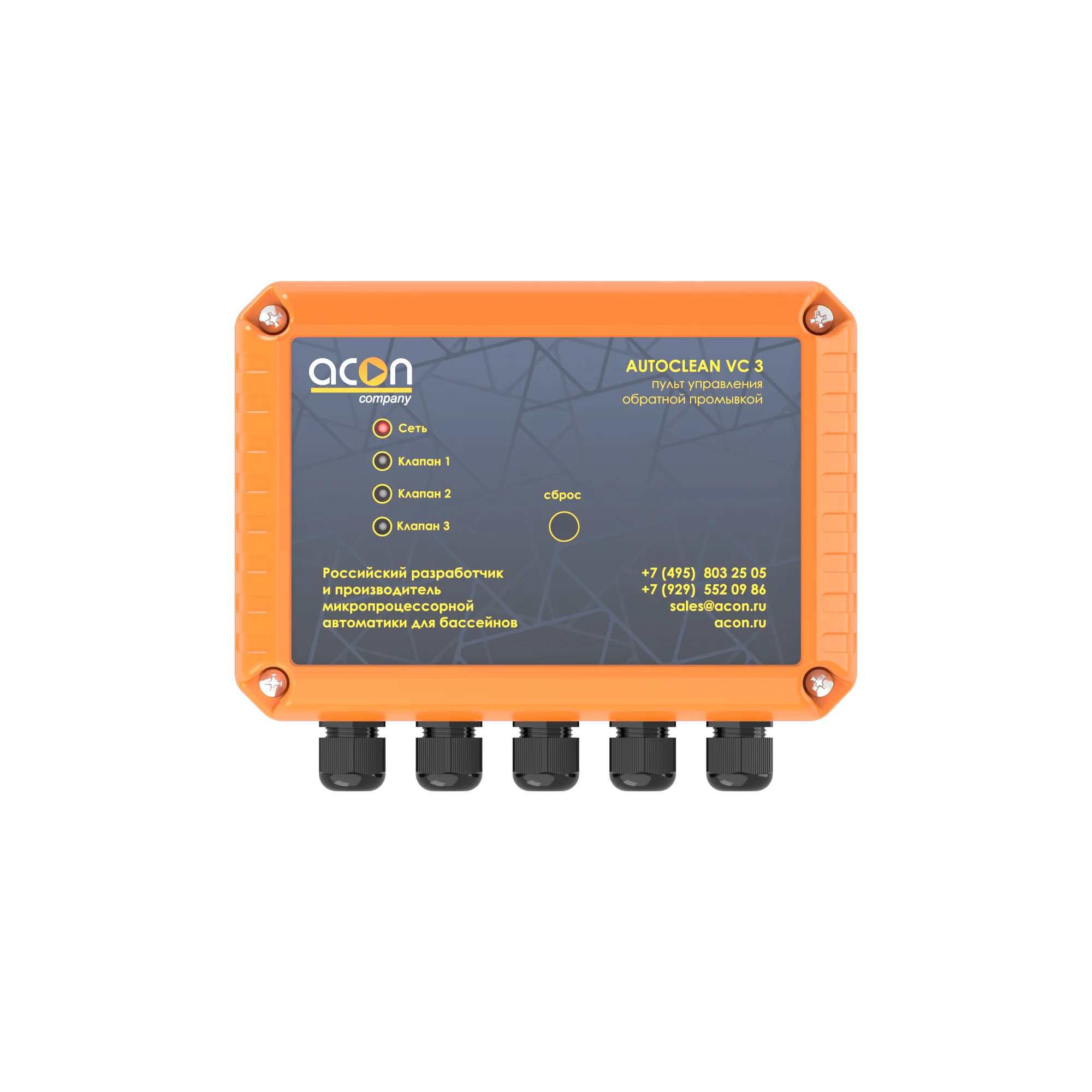

На лицевой панели пульта присутствует 4 индикатора:
01
Сеть – индикация наличия питания на пульт;
02
Клапан 1 – индикация подачи напряжения на клапан 1;
03
Клапан 2 – индикация подачи напряжения на клапан 2;
04
Клапан 3 – индикация подачи напряжения на клапан 3;
Электрические параметры
Напряжение питания
220В ± 10%
Частота питания
50 Гц
Максимальное потребление мощности
30 Вт
Класс защиты от поражения электрическим током
Класс II
Интерфейсы
RS-485
Окружающая среда
Температура окружающего воздуха
+5÷35 С˚
Влажность окружающего воздуха
75%
Класс защиты
IP56
Другое
Внешнее управление
Потенциометры
