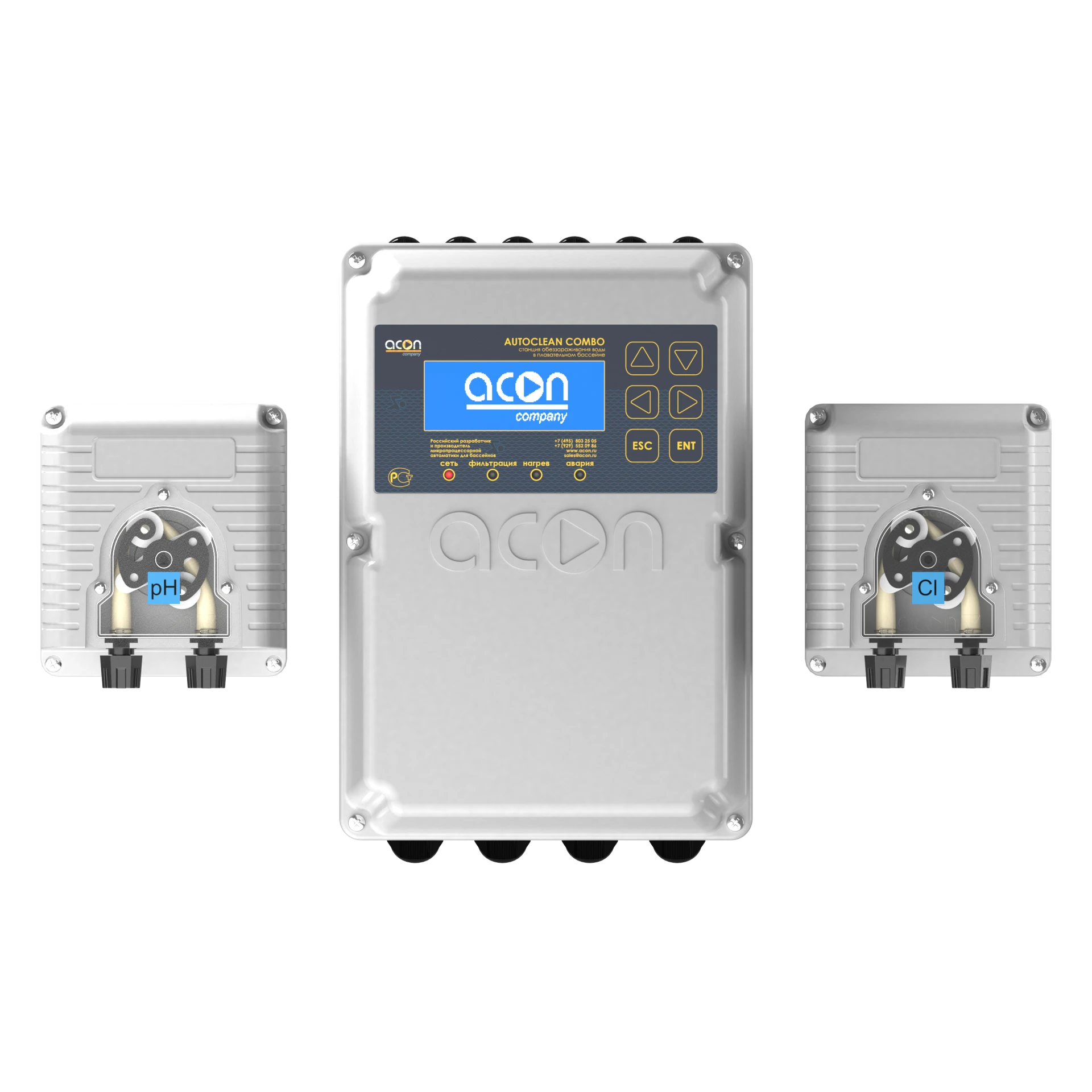

AUTOCLEAN COMBO, фото 1
AUTOCLEAN COMBO, фото 2

Станция дозирования
AUTOCLEAN COMBO

В наличии

310 300

AUTOCLEAN COMBO - это многофункциональная станция дозирования для контроля и поддержания рН (водородный показатель) и Rx (окислительно-восстановительный потенциал) воды плавательного бассейна.

Для частных бассейнов объемом от 1 до 250м³.

Подходит к большинству известных марок 6-ти позиционных клапанов.



ФУНКЦИОНАЛ:

  • Дозирование и контроль;
  • Автоматическая обратная промывка;
  • Управление фильтрацией плавательного бассейна;
  • Управление контуром подогрева плавательного бассейна;
  • Контроль уровня воды скиммерного плавательного бассейна;
  • Встроенный удаленный доступ по Bluetooth и Wi-Fi.



ДОЗИРОВАНИЕ И КОНТРОЛЬ:
Высокоточный алгоритм адаптивной логики дозирования любых видов химии для воды плавательного бассейна

Позволяет добиться наилучших параметров, поддерживая необходимую концентрацию с предельной точностью.



Два гальванически развязанных входа

Позволяют значительно увеличить точность измерений рH и Rx, и, соответственно, последующего контроля дозирования химических реагентов.



Контроль состояния датчиков pH и Rx

Станция по специальному алгоритму каждый цикл дозирования анализирует показания с датчиков-электродов и в случае отсутствия отклика на дозирование отправляет уведомление о необходимости проверки состояния датчиков и последующей их калибровки.


Два бесшумных перистальтических насоса с производительностью 2.2 л/ч (опционально 1.5 л/ч) с возможностью настройки на дозирование любых видов химии для плавательных бассейнов.  Назначение второго дозирующего насоса на любой вид химии для плавательного бассейна (по умолчанию: 1 – рН, 2 – Cl).

Возможность подключения дополнительного управляемого внешнего дозирующего насоса производительностью 2.2 л/ч или 1.5 л/ч для дозирования любого вида химии.



Возможность подключения неограниченного количества дозирующих насосов
Возможность подключения неограниченного количества дублирующих дозирующих насосов производительностью до 2.2 л/ч.



Исключение одновременного дозирования реагентов Cl и pH-

Для предотвращения смешивания, которое приводит к образованию отравляющего хлора в газовой форме.



Встроенная защита от передозировки

Это регулируемая настройка максимально допустимого объёма суточной дозировки химических препаратов, необходимых для достижения требуемой концентрации в воде бассейна.

Объём суточной дозировки задается на каждый вид химии. При достижении верхней границы заданного объёма станция останавливает процесс дозирования до завершения текущих суток.

В следующие сутки, в случае отсутствия отклика с датчика на дозирование, станция переходит в режим равномерного суточного дозирования до тех пор, пока измерительный датчик не будет повторно откалиброван, тем самым исключая моментальный расход суточного ограничения.



Контроль уровня химии в канистре

Датчик уровня позволяет избежать завоздушивания в дозирующей магистрали, что исключает кристаллизацию хлора. Насос вовремя останавливается, следя за уровнем химии в канистре (Заборные узлы ACON приобретаются отдельно).



Контроль потока

В станции присутствует возможность подключения датчика потока.



Журналы дозирования, измерений и событий

Станция ведет журналы расхода химических реагентов, значений pH, Rx и температуры, а также журнал событий, в который записывает аварийный ситуации и дневной отчет по дозированию каждого вида химии.



АВТОМАТИЧЕСКАЯ ОБРАТНАЯ ПРОМЫВКА:

Блок устанавливается вместо ручки на 6-ти позиционный клапан песочного фильтра и автоматически переключает позиции согласно расписанию и настройкам промывки.

В настройках станции задаются параметры:

  • Длительности промывки, уплотнения, опорожнения и паузы;
  • Циклы промывки. Недельное расписание с возможностью задания до двух промывок в сутки;
  • Выбор режима работы насоса фильтрации на время промывки;
  • Предельное значение давления, при котором производится принудительная обратная промывка (датчик давления приобретается отдельно).

Присутствует возможность управления дополнительной обратной промывкой фильтра AUTOCLEAN S-Light.



УПРАВЛЕНИЕ ФИЛЬТРАЦИЕЙ:
Запуск и остановка 2-ух насосов фильтровальной установки мощностью до 2.2кВт, 220В, каждый.

Программируемые циклы работы обеспечивают запуск и остановку насоса по заранее установленным промежуткам времени.

В настройках блока присутствует 2 вида расписания фильтрации:

  • Дневное расписание с 4 циклами - подходит для бассейнов с постоянным ежедневным количеством посетителей;
  • Круглосуточный режим - рекомендуется для всех общественных бассейнов.



Автоматическая установка тока потребления насоса фильтровальной установки осуществляется с помощью калибровки насоса в меню пульта.
Встроенные защиты от перегрузки и «сухого хода» по току потребления гарантируют долговечную и надежную работу насосов фильтрации.
3 таймаута на перезапуск в случае аварии. В станции предусмотрено 3 таймаута на перезапуск насоса, в случае возникновения аварийной ситуации.



УПРАВЛЕНИЕ ПОДОГРЕВОМ:
При помощи датчика температуры (поставляется в комплекте) измеряется температура воды плавательного бассейна и при необходимости включаются или отключаются исполнительные устройства теплообменника (циркуляционный насос отопления, электромагнитный клапан или электромагнитный контактор электронагревателя).



КОНТРОЛЬ УРОВНЯ ВОДЫ:

При подключении двух водопогружных, кондуктометрического или поплавкового датчика уровня станция поддерживает заданный уровень воды в плавательном бассейне путем управления электромагнитным клапаном (датчики приобретаются отдельно).



Широкий диапазон настроек:

  • Регулировка усреднения: от 1 до 60 секунд;
  • Регулировка длительности долива: от 1 до 90 минут;
  • Длительность паузы, между доливами: от 1 до 10 часов.



Позволяет использовать систему при разных типах колебаний уровня воды (волны).

Адаптация долива для малопроизводительных скважин и колодцев.



ИНТЕРФЕЙС:

Матричный дисплей с интуитивно понятным интерфейсом на русском и английском языках.

6 кнопок управления позволяют удобно перемещаться по меню станции.

Деление на пользовательские и сервисные настройки, защищенные паролем, позволяет защитить систему от вмешательства третьих лиц.

Встроенные Wi-Fi и Bluetooth модули. Удаленное управление осуществляется через приложения ACON WEB и ACON Bluetooth CONTROL.

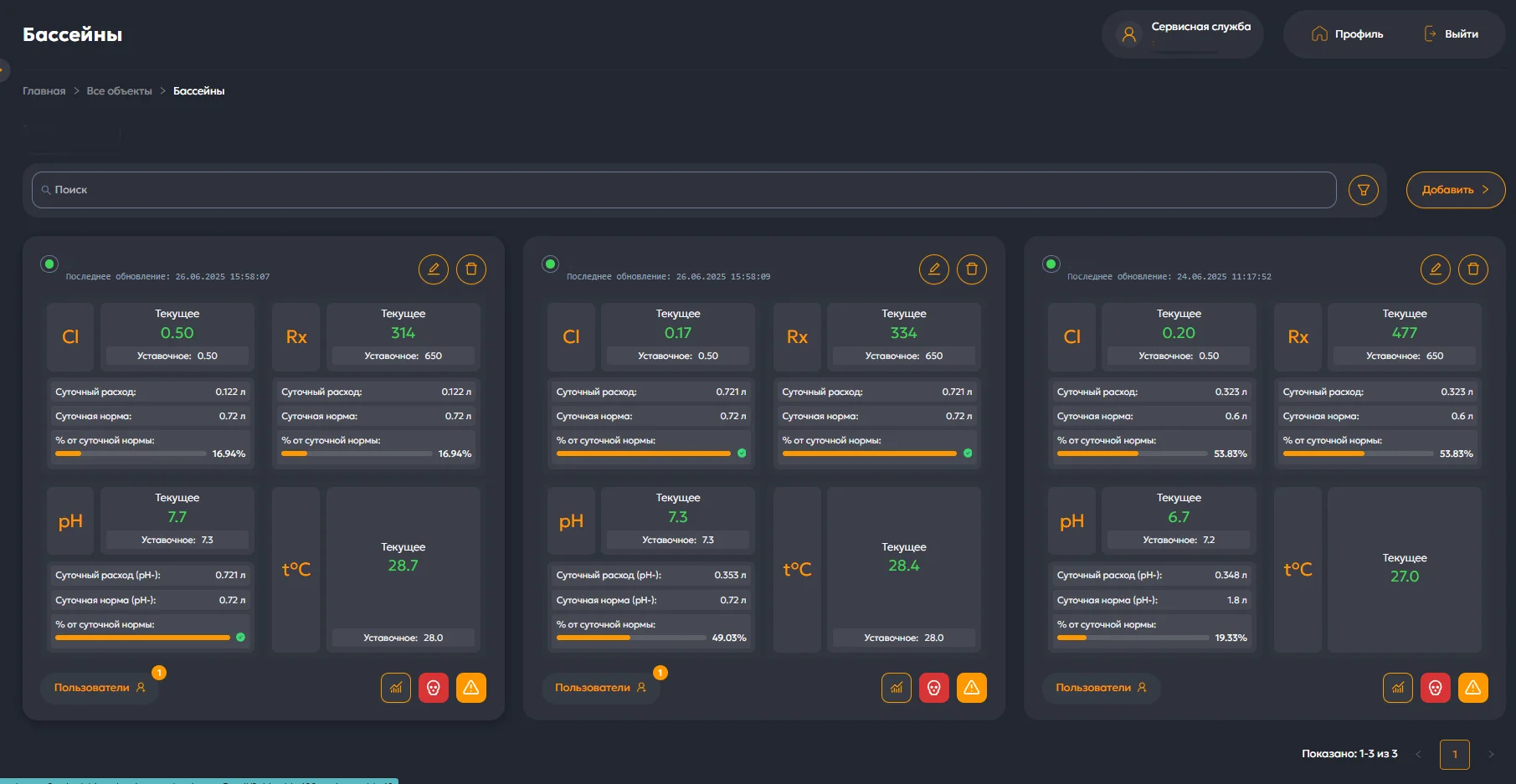

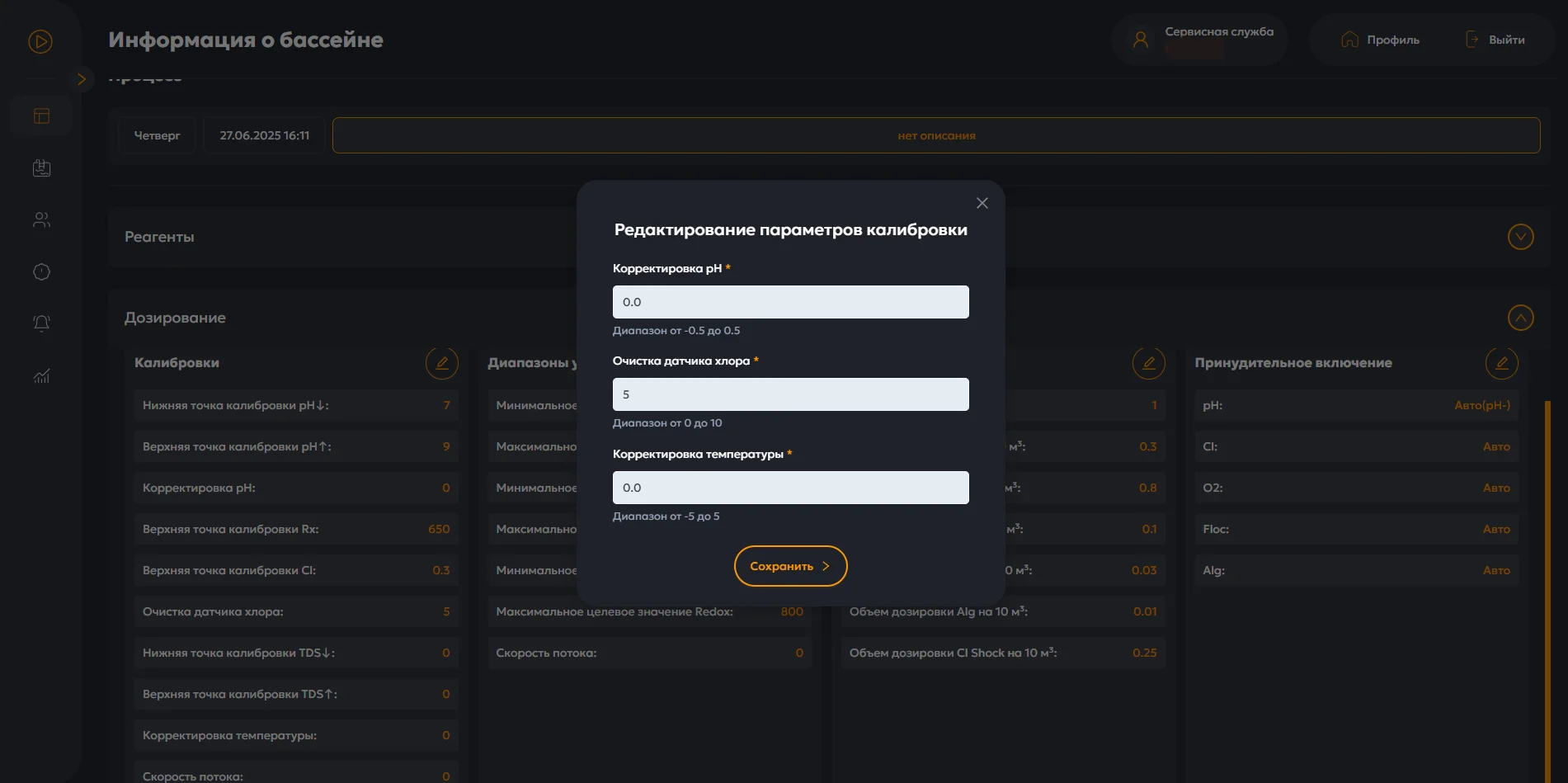

ACON WEB (Android, iOS, WEB версия)

Универсальная кроссплатформенная система мониторинга и дистанционного управления оборудованием ACON, разработанная для обеспечения максимального удобства, надежности и контроля в режиме реального времени.

Независимо от выбранного устройства — смартфона или персонального компьютера — пользователи получают доступ к функционалу системы, что делает управление оборудованием простым, понятным и эффективным.

В данный момент мобильные приложения доступны по ссылкам:

Для Android - через RuStore

Для iOS - через App Store

WEB - версия доступна по ссылке

Система предусматривает 2-ух уровневую модель доступа, обеспечивающую четкое разделение функций между пользователями и сервисными специалистами, что повышает безопасность и оптимизирует процессы обслуживания.



  • Пользовательский уровень

Предназначен для владельцев бассейна и обслуживающего персонала. Предоставляет широкий спектр возможностей для повседневного контроля и взаимодействия с системой.

  • Уровень сервисной службы

Этот уровень доступа предназначен для квалифицированных специалистов сервисных центров и инженеров, отвечающих за техническое состояние бассейна.

Он предоставляет расширенные инструменты для диагностики и настройки, а также организации рабочих процессов в компании.

Пользователь может:
1
Управлять собственной информационной архитектурой через инструменты объектов и включенных в них бассейнов;
2
Редактировать список пользователей, имеющих доступ к бассейну, от администратора до сервисной службы;
3
Гибко регулировать температурный режим в зависимости от текущих потребностей и условий эксплуатации;
4
Управлять подсветкой, включая настройку яркости, цветовой палитры и режимов работы;
5
Контролировать работу аттракционов: включать, выключать, настраивать автоматическое отключение;
6
В любое время просматривать актуальные данные с датчиков, состояние оборудования;
7
Анализировать историческую статистику работы системы за выбранный период (день, месяц, год);
8
Оперативно отправлять заявки в сервисную службу при возникновении неисправностей или необходимости технического обслуживания, прикрепляя к обращению детальное описание и сопутствующие данные.
Сервисная служба получает:
1
Возможность добавлять, удалять, назначать и снимать сотрудников с объектов и бассейнов;
2
Возможность удалённой настройки параметров оборудования без необходимости выезда на место, что значительно сокращает время реагирования;
3
Возможность мониторинга состояния множества устройств одновременно, что особенно удобно при обслуживании крупных объектов.

ACON Bluetooth (Android)

Специализированное мобильное приложение, разработанное для сотрудников сервисной службы, обеспечивающее удобное и эффективное управление оборудованием ACON непосредственно с мобильного устройства на платформе Android.



Многоуровневая система доступа

Для обеспечения безопасности, контроля и соответствия зон ответственности, приложение реализует трёхуровневую модель доступа, позволяющую точно настраивать права пользователей в зависимости от их роли и квалификации. По умолчанию на разделы настройки и сервис установлены пароли, которые можно изменить.


Уведомления по E-mail

Данный функционал позволяет среагировать на проблемы в плавательном бассейне мгновенно, что даёт возможность предотвратить потенциально опасные ситуации до того, как они станут критическими. Уведомления отправляются на почтовые адреса учетных записей, которые подключены в ACON WEB.


Умный дом

Станция оснащена интерфейсом RS-485 для подключения к системам «Умный дом».

Электрические параметры

Напряжение питания

220В ± 10%

Частота питания

50Гц

Класс защиты от поражения электрическим током

Класс I

Максимальное потребление мощности, без учета подключаемой нагрузки

25 Вт

Размеры и вес

Размеры пульта управления

194 х 275 х 140 мм

Масса пульта управления

1.8 кг

Дозирование

Количество дозирующих насосов

2 шт

Тип дозирующего насоса

Перистальтический

Максимальная производительность перистальтического дозирующего насоса, при противодавлении 0,7 бар

1,5 или 2,2 л/ч

Максимальное противодавление для перистальтического дозирующего насоса

1,3 бар

Материал трубки перистальтического дозирующего насоса

Santoprene

Материал всасывающей и напорной трубки

SOFT PVC

Размер всасывающей и напорной трубки

4 х 6 мм

Максимальная длина всасывающей трубки дозирующего насоса

2 м

Максимальная длина напорной трубки дозирующего насоса

2 м

Максимальная тем­пература перекачиваемой жидкости

+40 С°

Возможность подключения дополнительных дозирующих насосов

1 шт

Рабочее противодавление для перистальтических дозирующих насосов

0,7 бар

Измерение

Максимальное давление в пробоотборной ячейке

2 бар

Диапазон измерения водородного показателя рН

0,0 – 9,9 ед

Диапазон измерения Rx (ОВП)

000 – 999 mV

Диапазон измерения температуры воды

0 – 52 С°

Материал проточной трубки

SOFT PVC

Размер проточной трубки

10 х 14 мм

Объем бассейна

Минимальный объем бассейна

1 м3

Максимальный объем бассейна (частный)

250 м3

Окружающая среда

Температура окружающего воздуха

+5÷35 С˚

Влажность окружающего воздуха

0.75

Класс защиты

IP56

Фильтрация

Максимальный ток нагрузки для каждого насоса фильтровальной установки

10А (2,2кВт)

Количество подключаемых насосов фильтрации

2 шт

Нагрев

Максимальный ток нагрузки для подключения исполнительных устройств нагрева

2А (0,4кВт)

Долив воды

Максимальный ток нагрузки для подключения исполнительного устройства долива воды

2А (0,4кВт)

Тип подключения датчиков уровня

Поплавковый (герконовый)

Регулировка длительности усреднения

1 – 60 сек

Регулировка длительности долива воды

1 – 90 мин

Регулировка длительности паузы

1 – 10 ч

Удаленный доступ

Wi-Fi

IEEE 802.11 b/g/n-compliant

Частотный диапазон Wi-Fi сети

2,4 ГГц

Bluetooth LE

Bluetooth 5

Промывка фильтра

Тип 6-ти позиционного клапана

Верхнее / Боковое

Для 6-ти позиционных клапанов с подсоединением

ВР 1 1/2" / ВР 2"

Количество управляемых позиций 6-ти позиционного клапана

6

Диапазон установки давления

0,5 – 2,0 бар

Длительность цикла уплотнения

10 – 120 сек

Комплектация AUTOCLEAN COMBO

  1. Пульт AUTOCLEAN COMBO – 1шт;
  2. Перистальтический насос ACON ПРМ-2 2.2 л/ч – 2шт;
  3. Комплект к дозирующему насосу (всасывающий и подающий с клапанами) ACON – 2шт:
    1. Трубка SOFT PVC 4×6мм (2м) – 2шт;
    2. Клапан впрыска удлиненный 1/2"НР ACON – 1шт;
    3. Клапан забора хим. реагентов 1/2"НР ACON – 1шт.
  4. Датчик-электрод pH Ø12мм с кабелем 2м – 1шт;
  5. Датчик-электрод Rx Ø12мм с кабелем 2м – 1шт;
  6. Комплект буферных калибровочных растворов – 1шт:
    1. рН7 – 1шт;
    2. рН9 – 1шт;
    3. Rx 650 – 1шт.
  7. Трубка SOFT PVC 10×14 мм (5м) – 1шт;
  8. Пробоотборная ячейка в сборе (датчик темп., 2 держателя электрода, 2 фитинга) – 1шт;
  9. Седелка клеевая ПВХ 1/2"ВР-D50/63 – 4шт;
  10. Кран ПВХ шаровый 1/2"ВР-1/2"НP – 2шт;
  11. Фитинг 1/2" НР-трубка D14мм – 2шт;
  12. Тест-набор колорометрический Pooltester  Cl/pH (0.1-3.0мг/л и 6.8-8.2 ед. pH) – 1шт;
  13. Адаптер для AUTOCLEAN 1 1/2"-2" (комплект) – 1шт;
  14. Шнур ПВС-ВП 3×0,75 – 1шт;
  15. Комплект крепежа – 1шт:
    1. Дюбель 6*40 – 7шт;
    2. Саморез 4,0*35 – 4шт;
    3. Саморез 4,0*70 – 3шт.
  16. Инструкция – 1шт;
  17. Гарантийный талон – 1шт;
