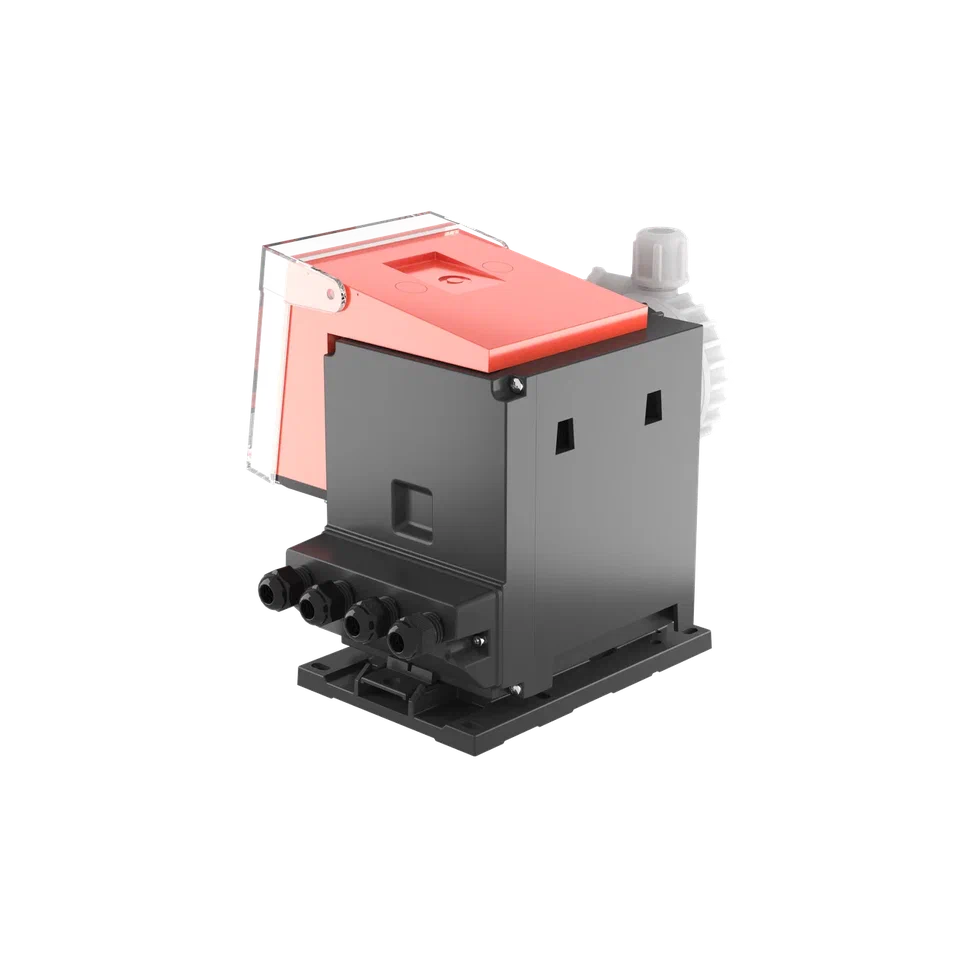

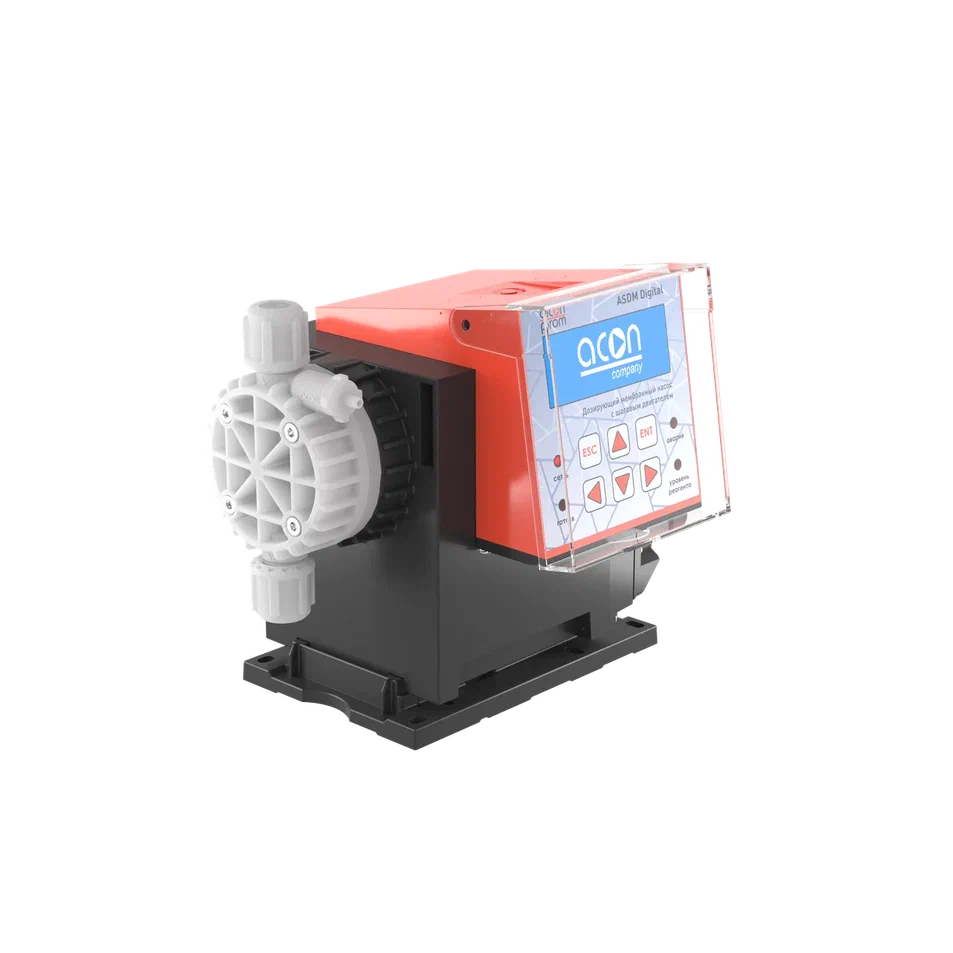

Шаговый мембранный насос

ASDM Digital PVDF 9-7

ASDM Digital — это высокоточный шаговый мембранный дозирующий насос со встроенными модулями беспроводной связи Bluetooth и Wi-Fi.

Модель предназначена для автоматизированных систем водоподготовки и химического дозирования, требующих не только высокой точности впрыска, но и гибких сценариев управления — от удаленного доступа до программируемого дозирования.

Принцип работы и преимущества

Подача химического реагента осуществляется за счет возвратно-поступательного движения мембраны, приводимой в действие надежным композитным кривошипно-шатунным механизмом.

Ключевая особенность является высокая точность дозирования благодаря технологии деления хода мембраны. Минимальный объем дозы впрыска составляет всего 0.15 мл, что достигается путем деления полного хода мембраны до 8 дискретных шагов. Это позволяет использовать насос в процессах, где критично малое и стабильное дозирование концентрированных реагентов.

В отличие от электромагнитных (соленоидных) насосов, работа которых сопровождается постоянными ударными нагрузками при втягивании сердечника, привод ASDM функционирует за счет плавного вращения шагового двигателя. Здесь отсутствуют резкие рывки и удары — все движения мембраны осуществляются мягко за счет кинематики кривошипно-шатунного механизма. Это обеспечивает низкий уровень шума и вибрации, что позволяет устанавливать оборудование в помещениях с длительным пребыванием людей.

Интеллектуальное управление и сценарии работы

Благодаря встроенным модулям Wi-Fi и Bluetooth насос поддерживает удаленное конфигурирование и мониторинг через мобильное приложение или веб-интерфейс.

В меню настроек доступен широкий выбор режимов работы для интеграции в любые технологические схемы:

Исполнение и материалы гидравлической части

Дозирующая головка выполнена из поливинилиденфторида (PVDF) — высокопрочного фторполимера, обладающего исключительной химической стойкостью к агрессивным средам, включая концентрированные кислоты, щелочи и окислители. PVDF также характеризуется низкой адгезией и термической устойчивостью, что делает его оптимальным выбором для дозирования особо агрессивных реагентов в химически сложных технологических процессах.

Мембрана насоса изготовлена из цельного прутка PTFE (политетрафторэтилен) методом точения. Использование монолитного PTFE и механическая обработка гарантируют высокую стойкость к агрессивным средам и значительно увеличивают ресурс работы мембраны по сравнению с композитными или штампованными аналогами.

Клапанная группа дозирующей головки представляет собой сборный узел, включающий корпусную вставку из химически стойкого PVDF, запорный элемент в виде керамического шарика и уплотнение из Viton.
