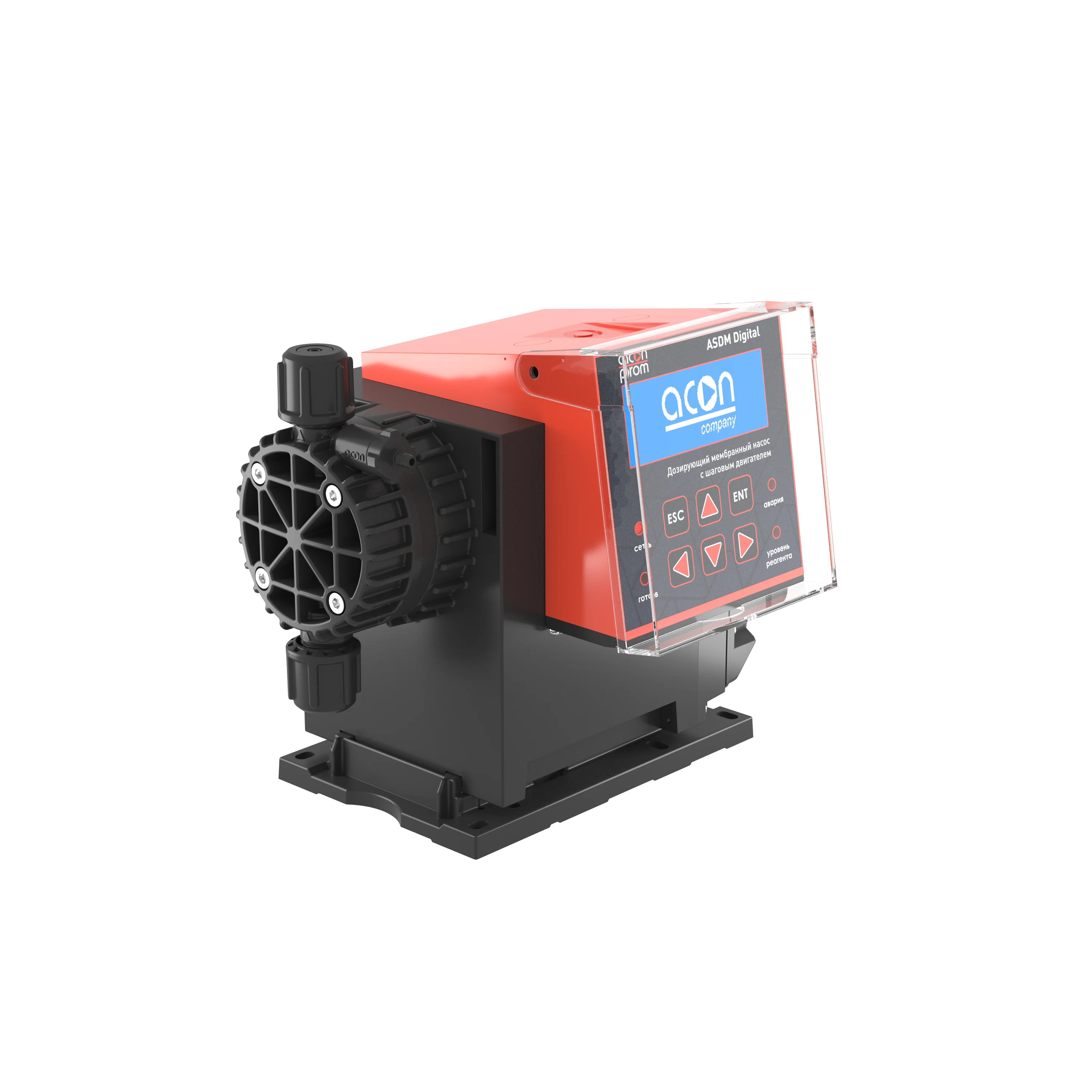

ASDM Digital – линейка высокоточных шаговых мембранных дозировочных насосов с глубиной регулирования до 1:3000, восемью режимами управления и встроенными модулями Bluetooth и Wi-Fi.
Исполнение PP – дозирующая головка из армированного стекловолокном полипропилена.
Насос предназначен для автоматизированных систем водоподготовки и химического дозирования, требующих высокой точности впрыска и гибких сценариев управления.
Принцип работы и преимущества
Подача реагента осуществляется за счет возвратно-поступательного движения мембраны, приводимой кривошипно-шатунным механизмом от шагового двигателя.
Ключевой особенностью привода является полный ход мембраны на циклах всасывания и нагнетания независимо от заданной производительности.
Изменяемая скорость всасывания в диапазоне от 25 до 100%
Снижение скорости увеличивает время заполнения дозирующей головки и обеспечивает полное заполнение при работе с вязкими реагентами, при значительной длине или высоте линии всасывания, а также с газовыделяющими реагентами, снижая риск кавитации и срыва подачи.
Снижение скорости всасывания пропорционально уменьшает максимальную производительность насоса, поэтому пониженная скорость всасывания должна учитываться при подборе под расчетный расход реагента.
Функция автоматической дегазации дозирующей головки
Серия кратковременных перемещений мембраны вытесняет скопившийся газ в напорную линию.
В режиме «Партия по импульсу» полный ход мембраны разбивается на дискретные шаги, что уменьшает объем единичного впрыска и позволяет отработать малую партию реагента с высокой точностью.
Микрошаговое управление шаговым двигателем обеспечивает высокую глубину регулирования с сохранением повторяемости объема впрыска, что позволяет применять насос в процессах с малыми расходами концентрированных реагентов.
В отличие от электромагнитных (соленоидных) насосов, каждый ход которых сопровождается ударной нагрузкой при втягивании сердечника, привод ASDM работает за счет плавного вращения шагового двигателя. Это обеспечивает низкий уровень шума и вибрации, что позволяет устанавливать насосы в помещениях с длительным пребыванием людей.
Калибровка
С завода насос откалиброван дистиллированной водой на максимальном противодавлении. Для приведения производительности к фактическим условиям эксплуатации предусмотрена калибровка на рабочем противодавлении. Насос отрабатывает серию ходов и подсчитывает их количество, после чего вводится фактически перекачанный объем реагента.
По результатам калибровки насос пересчитывает объем впрыска за один ход, и заданная в меню производительность соответствует действительной с учетом вязкости реагента, противодавления и геометрии нагнетательной линии.
Управление и внешние сигналы
Встроенные модули Wi-Fi и Bluetooth обеспечивают настройку и мониторинг насоса через мобильное приложение и веб-интерфейс web.acon.ru
Насос поддерживает восемь режимов работы. Режим выбирается в меню насоса.
Контроль уровня реагента
Насос поддерживает двухуровневый контроль реагента. Срабатывание промежуточного уровня формирует предупреждение о снижении, при этом дозирование продолжается. Срабатывание уровня блокировки останавливает дозирование, исключая работу насоса всухую и завоздушивание линии.
Интерфейс
Меню насоса доступно на русском и английском языках.
Насос ведет статистику работы:
- наработка насоса и наработка двигателя в часах;
- объем перекачанной жидкости за сутки;
- объем перекачанной жидкости за 30 дней;
- объем перекачанной жидкости за весь срок эксплуатации.
Данные позволяют планировать замену расходных элементов и контролировать фактический расход реагента. Отдельно ведется журнал событий.
На разделы «Настройки» и «Сервис» можно установить пароли.
Деление на уровни доступа позволяет предоставить каждому сотруднику только те функции, которые соответствуют его компетенции.
Исполнение и материалы гидравлической части
Дозирующая головка изготовлена из армированного стекловолокном полипропилена (PPGF), что обеспечивает повышенную механическую прочность и химическую стойкость к реагентам, применяемым в водоподготовке.
Подбор исполнения выполняется по таблице химической стойкости для конкретного реагента и его концентрации.
Мембрана изготавливается точением из цельного прутка PTFE (политетрафторэтилена). Данный материал и метод изготовления обеспечивают химическую стойкость к агрессивным средам и увеличенный ресурс мембраны в сравнении со штампованными и многослойными композитными аналогами.
Монтаж и эргономика

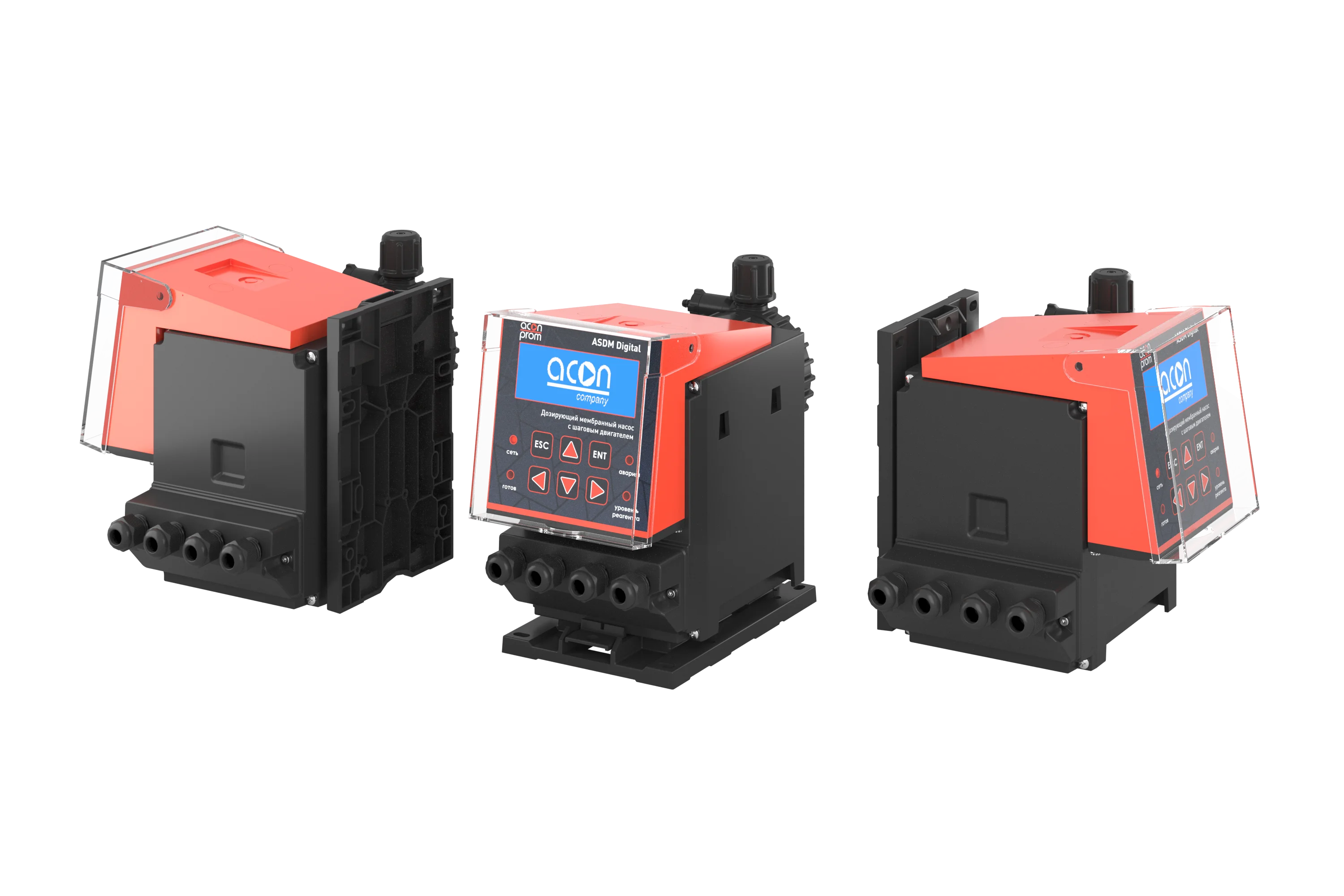

Монтажная панель входит в комплект поставки и крепится к левой, правой или нижней стороне корпуса. Три варианта крепления обеспечивают установку насоса на стене или на кронштейне без применения дополнительных переходных элементов.
Дисплей поворачивается в одно из трех положений: левое, фронтальное, правое, что позволяет расположить его в требуемую сторону при любой ориентации корпуса.
Электрические параметры
Напряжение питания
220В ± 10%
Частота питания
50 Гц
Максимальное потребление мощности
45 Вт
Класс защиты от поражения электрическим током
Класс II
Внешняя блокировка
Есть
Сухой контакт
Есть
Импульсный режим
Есть
Аналоговый сигнал 4-20 мА
Есть
RS-485
Есть
Дозирование
Тип привода
Шаговый
Максимальная производительность
6 л/ч
Материал головки
PPGF
Максимальное противодавление
10 бар
Размер всасывающей и напорной трубки
4 х 6 мм
Максимальная длина всасывающей трубки
2 м
Максимальная длина напорной трубки
3 м
Точность дозирования
1%
Глубина регулирования
1:1200
Материал мембраны
PTFE
Температура перекачиваемой жидкости
От −10 до +45 °C
Контроль емкости реагента
2 уровня
Удаленный доступ
Wi-Fi
IEEE 802.11 b/g/n-compliant
Частотный диапазон Wi-Fi сети
2.4 ГГц
Bluetooth LE
Bluetooth 5
Окружающая среда
Температура окружающего воздуха
От +5 до +45 °C
Класс защиты
IP56
Влажность окружающего воздуха
75%
Размеры и вес
Размеры насоса
182 × 210 × 250 мм
Вес
1,8 кг
Комплектация:
- Шаговый мембранный дозировочный насос ASDM Digital PP 6-10;
- Монтажная панель;
- Шнур ПВС-ВП 3х0.5 мм2;
- Дюбель 6*40 – 4 шт;
- Саморез 4*35 – 4 шт;
- Инструкция;
- Гарантийный талон.
