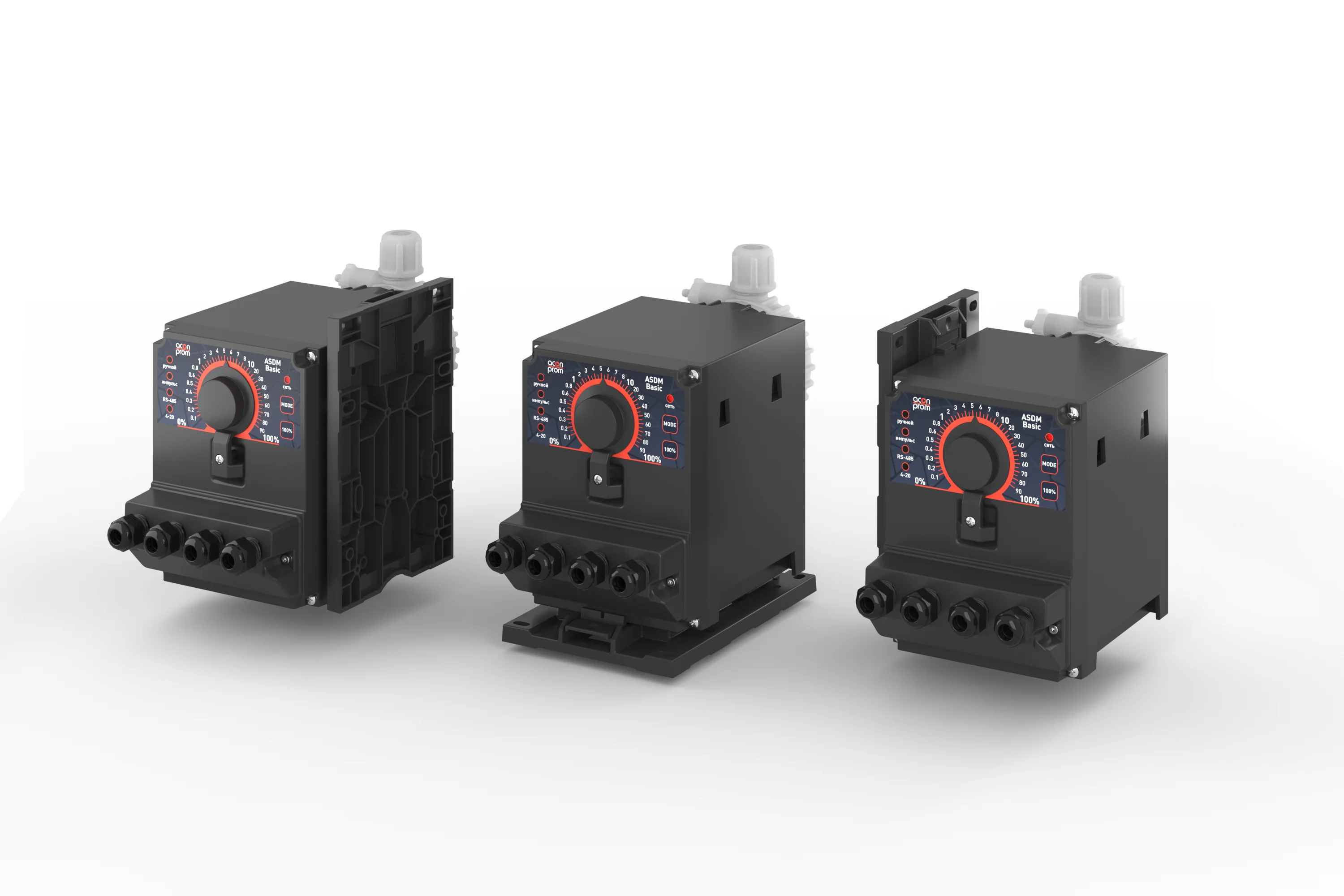

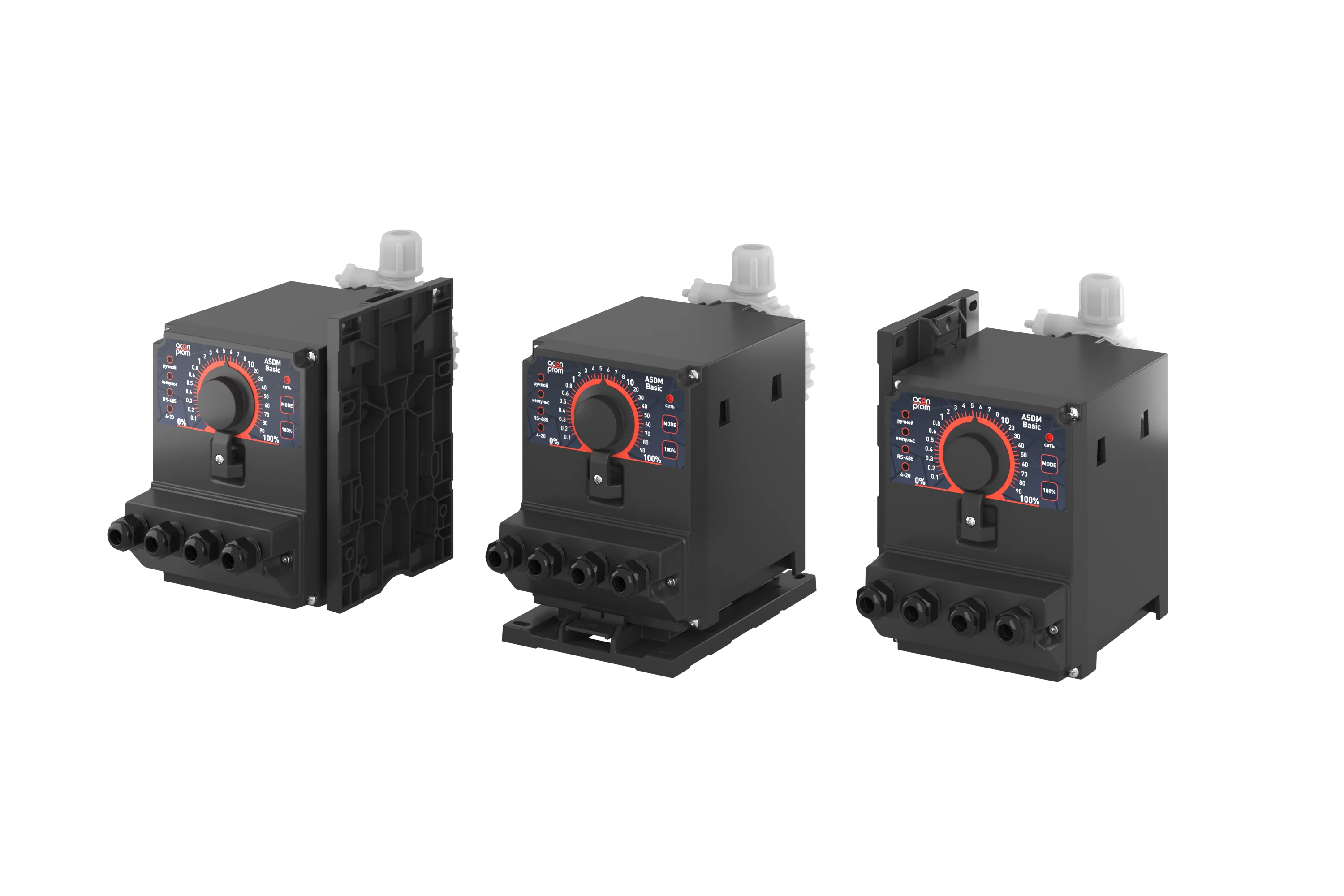

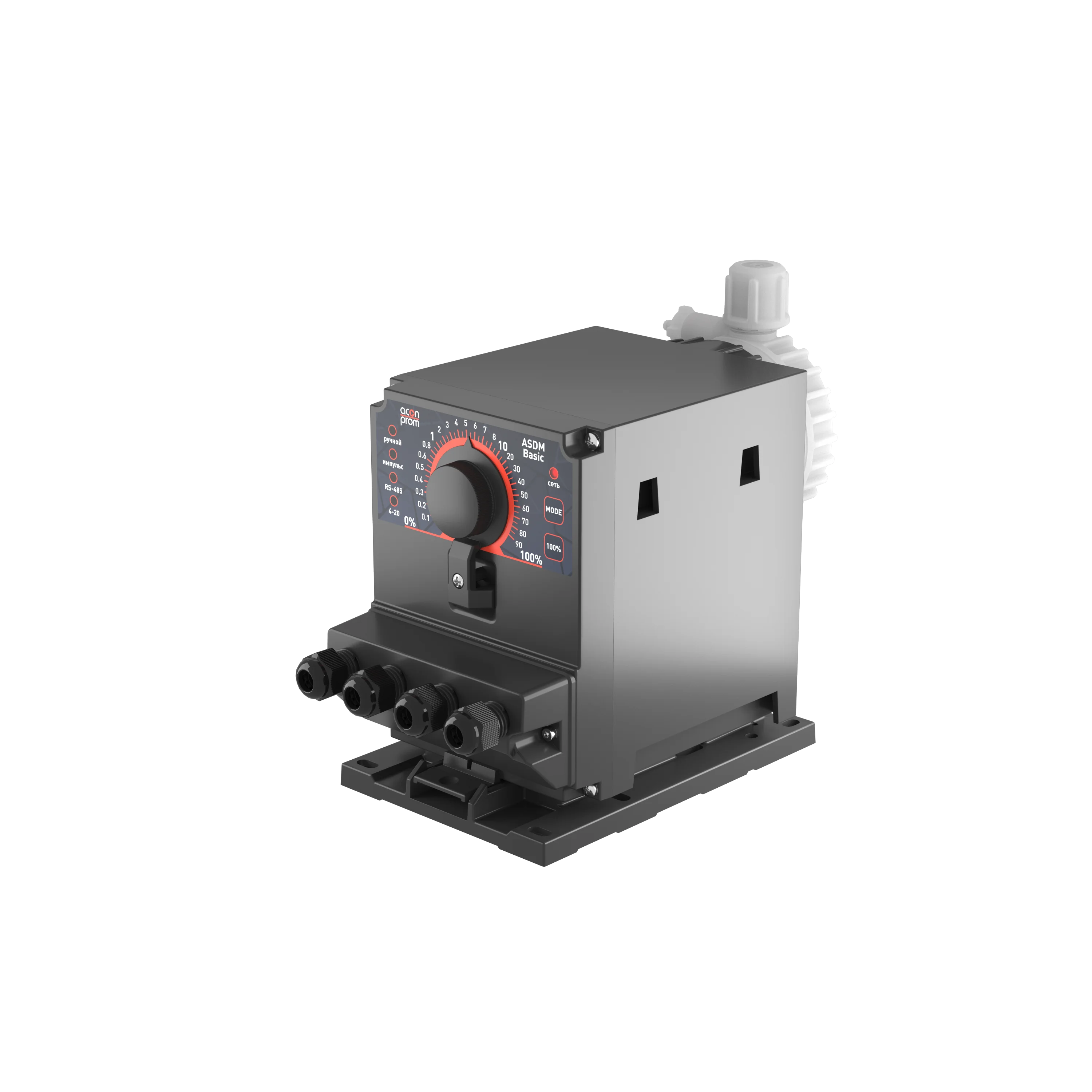

ASDM Basic – базовая линейка шаговых мембранных дозировочных насосов с регулировкой производительности в диапазоне 0,1–100 % (1:1000) и четырьмя режимами управления: ручным, импульсным, 4–20 мА и RS-485.
Исполнение PVDF – дозирующая головка из поливинилиденфторида, предназначенная для наиболее агрессивных реагентов и повышенных рабочих температур.
Насос предназначен для широкого спектра задач водоподготовки, требующих стабильного дозирования реагентов с возможностью гибкой настройки как в ручном, так и в автоматическом режиме.
Подача реагента осуществляется за счет возвратно-поступательного движения мембраны, приводимой кривошипно-шатунным механизмом от шагового двигателя.
Ключевой особенностью привода является полный ход мембраны на циклах всасывания и нагнетания независимо от заданной производительности. Это обеспечивает вывод газовой фазы из дозирующей головки и стабильное всасывание при работе с газовыделяющими и вязкими реагентами.
Из шагового привода следует и широкий диапазон регулировки — от 0,1 до 100 % с сохранением повторяемости объема впрыска.
В отличие от электромагнитных (соленоидных) насосов, каждый ход которых сопровождается ударной нагрузкой при втягивании сердечника, привод
ASDM работает за счет плавного вращения шагового двигателя. Это обеспечивает низкий уровень шума и вибрации, что позволяет устанавливать насосы в помещениях с длительным пребыванием людей.
Дозирующая головка изготовлена из поливинилиденфторида (PVDF) – фторполимера, стойкого к сильным окислителям, минеральным кислотам и галогенсодержащим средам.
Подбор исполнения выполняется по таблице химической стойкости для конкретного реагента и его концентрации.
Мембрана изготавливается точением из цельного прутка PTFE (политетрафторэтилена).
Данный материал и метод изготовления обеспечивают химическую стойкость к агрессивным средам и увеличенный ресурс мембраны в сравнении со штампованными и многослойными композитными аналогами.
Напряжение питания
220В ± 10%
Частота питания
50 Гц
Максимальное потребление мощности
36 Вт
Класс защиты от поражения электрическим током
Класс II
Внешняя блокировка
Есть
Сухой контакт
Есть
Импульсный режим
Есть
Аналоговый сигнал 4-20 мА
Есть
RS-485
Есть
Регулировка производительности
Потенциометр
Тип привода
Шаговый
Максимальная производительность
6 л/ч
Материал головки
PVDF
Максимальное противодавление
10 бар
Размер всасывающей и напорной трубки
4 х 6 мм
Максимальная длина всасывающей трубки
2 м
Максимальная длина напорной трубки
3 м
Точность дозирования
1%
Глубина регулирования
1:1000
Материал мембраны
PTFE
Температура перекачиваемой жидкости
От −10 до +45 °C
Контроль емкости реагента
2 уровня
Температура окружающего воздуха
От +5 до +45 °C
Влажность окружающего воздуха
75%
Класс защиты
IP56
Габариты с монтажной панелью
121 × 205 × 248 мм
Вес с монтажной панелью
1,6 кг
