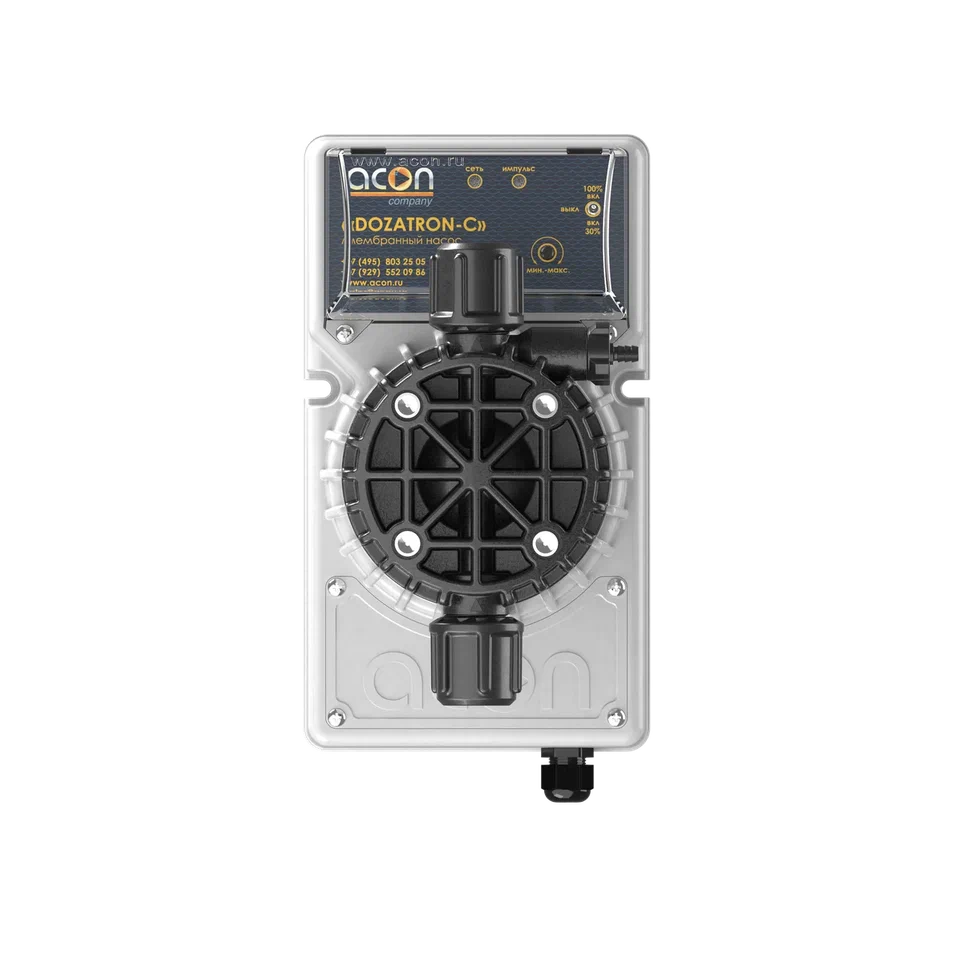

DOZATRON-C — это электромагнитный (соленоидный) мембранный дозирующий насос, предназначенный для точного ввода жидких химреагентов в системы водоподготовки и водоочистки. Принцип работы основан на возвратно-поступательном движении мембраны, обеспечивающем попеременное всасывание и нагнетание рабочей среды.
Управление насосом осуществляется путем подачи питающего напряжения 220 В (АС).
Настройка производительности осуществляется встроенным потенциометром. Частота ходов поршня варьируется в диапазоне от 1 до 120 импульсов в минуту. Предусмотрено переключение режимов работы (30/100%), что расширяет диапазон точной настройки под конкретные технологические задачи.
Дозирующая головка насоса изготовлена из ABS (акрилонитрилбутадиенстирол).
Мембрана насоса изготовлена из цельного прутка PTFE (политетрафторэтилен) методом точения. Использование монолитного PTFE и механическая обработка гарантируют высокую стойкость к агрессивным средам и значительно увеличивают ресурс работы мембраны по сравнению с композитными или штампованными аналогами.
Клапанная группа дозирующей головки представляет собой сборный узел, включающий корпусную вставку из химически стойкого PVDF, запорный элемент в виде керамического шарика и уплотнение из Viton.
Электрические параметры
Напряжение питания
220В ± 10%
Максимальное потребление мощности
20 Вт
Частота питания
50 Гц
Класс защиты от поражения электрическим током
Класс II
Дозирование
Тип дозирующего насоса
Мембранный
Материал всасывающей и напорной трубки
SOFT PVC
Размер всасывающей и напорной трубки
4 х 6 мм
Максимальная длина напорной трубки
2 м
Максимальная длина напорной трубки дозирующего насоса
3 м
Рабочее противодавление
1.5 бар
Максимальное противодавление для мембранных дозирующих насосов
8 бар
Тип привода
Электромагнитный
Максимальная производительность
10 л/ч
Материал головки
ABS
Окружающая среда
Влажность окружающего воздуха
75%
Класс защиты
IP56
Температура окружающего воздуха
+5÷35 С˚
Другое
Внешнее управление
Потенциометр и переключатель
В комплект поставки входит все необходимое для монтажа и эксплуатации.
Комплектация:
- Насос DOZATRON-C ABS – 1 шт;
- Комплект к мембранному дозирующему насосу ACON - 1шт:
- Трубка SOFT PVC 4×6мм (3м) – 1шт;
- Трубка SOFT PVC 4×6мм (2м) – 1шт;
- Заборный узел химреагентов на жесткой стойке с датчиком уровня ACON (ПВХ стойка 0.5м, кабель 2м) - 1шт;
- Клапан впрыска удлиненный 1/2"НР ACON – 1шт.
- Седелка клеевая ПВХ 1/2"ВР-D50/63 - 1шт;
- Комплект крепежа - 1шт:
- Дюбель 6*40 – 4шт;
- Саморез 4,0*35 – 4шт.
- Гарантийный талон - 1шт;
