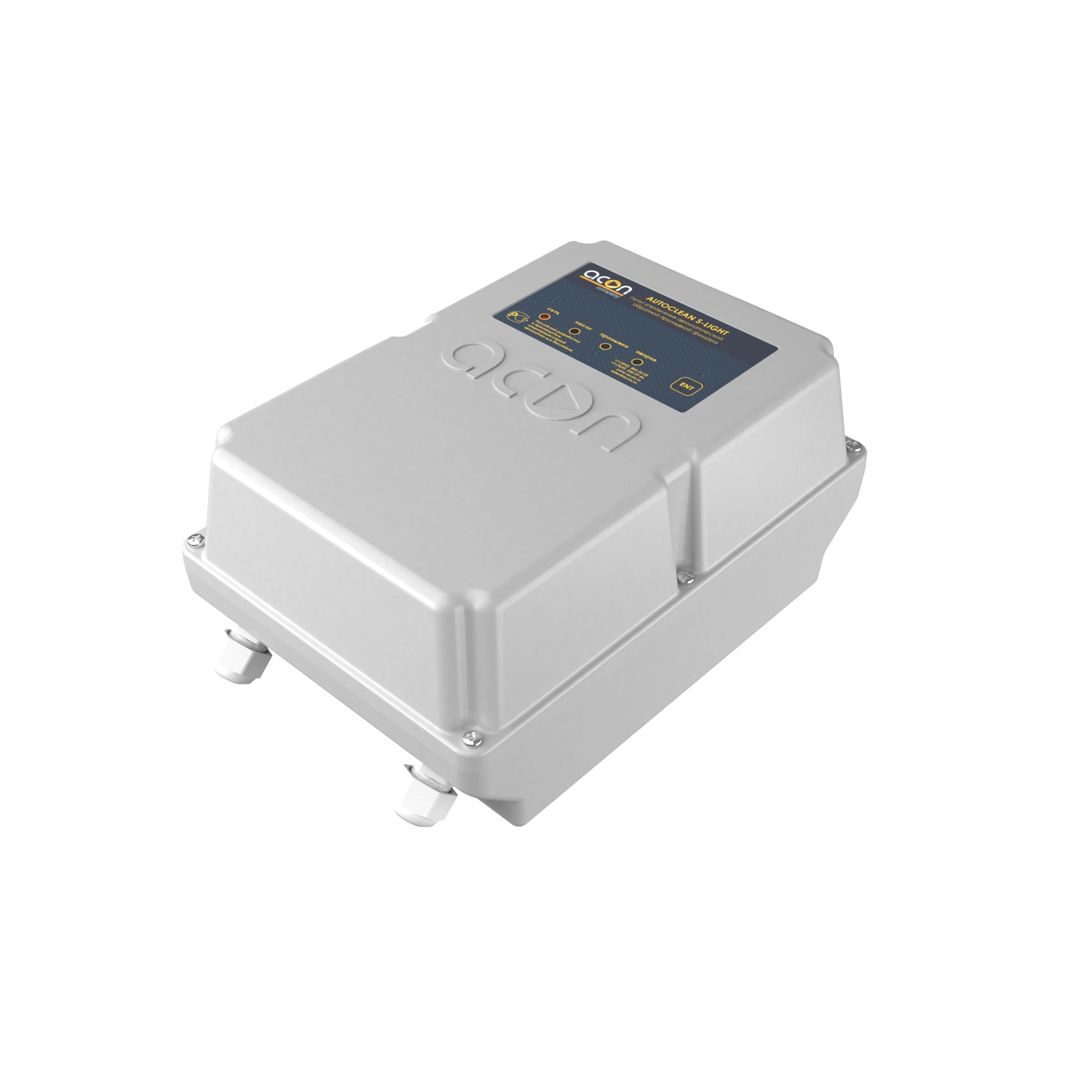

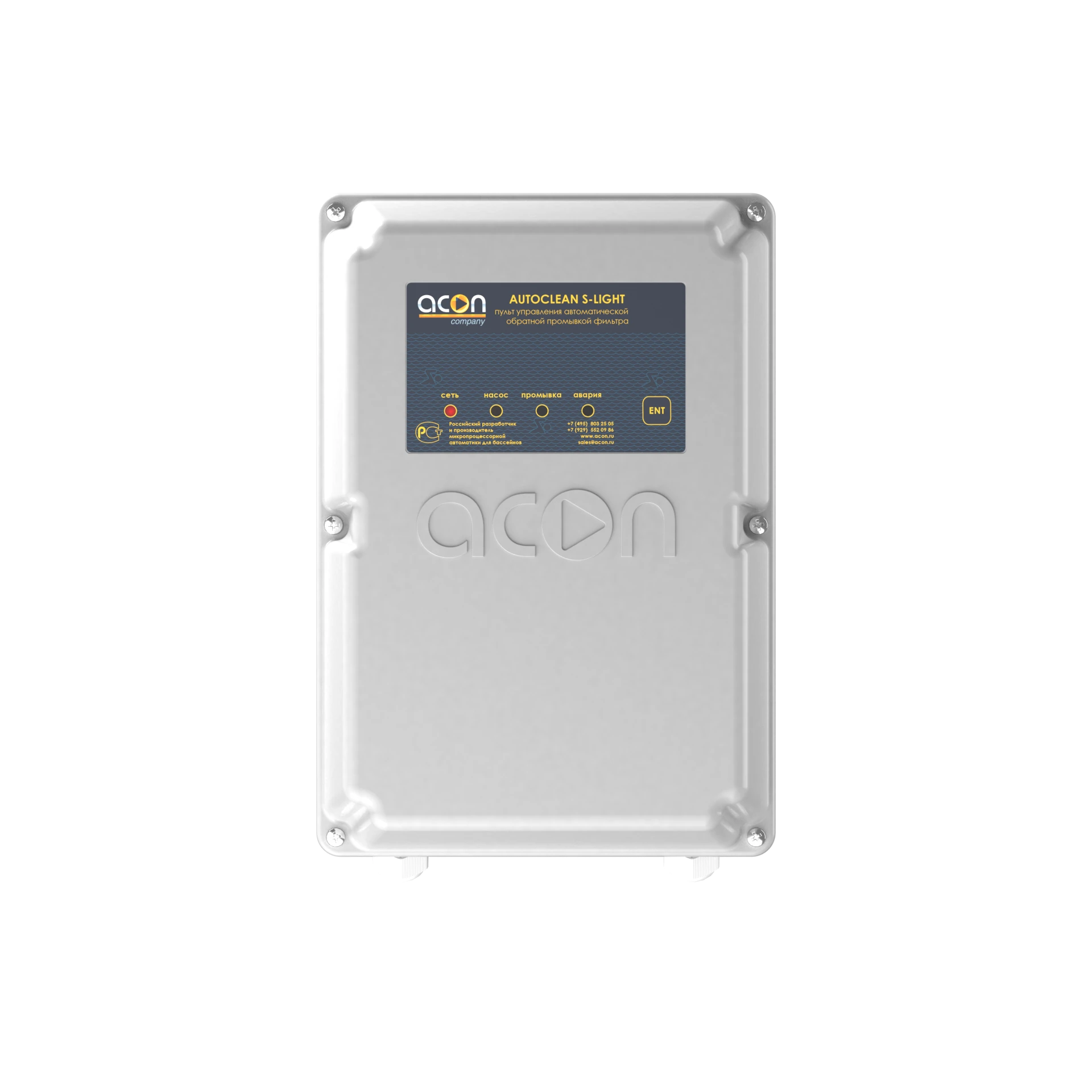

Блок автоматической 6-ти позиционной обратной промывки. Для 6-ти позиционных клапанов от 1 ½" до 2".
Подходит к большинству известных марок 6-ти позиционных клапанов.
Автоматическое управление 6-ти позиционным клапаном песочных фильтров (автоматизация обратной промывки) производится:
- По устанавливаемому интервалу (настройка периодичности автоматической обратной промывки фильтра производится переменным потенциометром. От 1 до 168 часов)
- По превышению давления в фильтре (датчик давления приобретается отдельно)
- По внешнему управляющему сигналу
Блок управляет 4-мя из 6-ти позиций (кроме слива и рециркуляции).
Согласование работы с внешними устройствами (электропривода шаровых кранов, дозирующие системы, пульты управления и т.д.) посредством «сухих» контактов. Формирует выходные сигналы – «авария», «процесс обратной промывки».
Предусмотрена силовая «сухая» группа контактов для коммутации фильтровального насоса. В процессе смены положения блок прерывает работу насоса фильтровальной установки.
Интерфейсный разъем RS-485 для согласования работы с внешними устройствами (AUTOCLEAN Light, DOMINATOR, AM Digital SOFT, AT Digital SOFT, SmartPoolBox).
Возможность подключения к источнику бесперебойного питания для предотвращения несанкционированного слива воды в момент смены положения, при отключении электричества.
Для дополнительного контроля и управления предусмотрены «сухие» беспотенциальные группы контактов.
Электрические параметры
Напряжение питания
220В ± 10%
Частота питания
50Гц
Класс защиты от поражения электрическим током
Класс I
Максимальное потребление мощности, без учета подключаемой нагрузки
20 Вт
Длительность цикла обратной промывки
1 – 10 мин
Класс защиты
IP56
Размеры и вес
Размеры пульта управления
194 х 275 х 140 мм
Масса пульта управления
1.9 кг
Окружающая среда
Температура окружающего воздуха
+5÷35 С˚
Влажность окружающего воздуха
0.75
Фильтрация
Максимальный ток нагрузки для каждого насоса фильтровальной установки
10А (2,2кВт)
Количество подключаемых насосов фильтрации
1 шт
Промывка фильтра
Тип 6-ти позиционного клапана
Верхнее / Боковое
Для 6-ти позиционных клапанов с подсоединением
ВР 2 1/2" / ВР 4"
Количество управляемых позиций 6-ти позиционного клапана
6
Диапазон установки давления
0,5 – 2,0 бар
Длительность цикла уплотнения
10 – 120 сек
Комплектация AUTOCLEAN S-LIGHT 2 ½" - 4"
- Пульт Autoclean S-Light 2 ½" - 4" – 1шт;
- Адаптер для AUTOCLEAN 2 ½" - 4" (комплект) – 1шт;
- Инструкция – 1шт;
- Гарантийный талон – 1шт;
